 Alain27 - installation d'un GPS Inforad sur la DL 650


Présentation :
Système GPS contenant une base de données des zones de danger signalées. L'ensemble est composé d'une station de bas fixée à la moto, comprenant l'alimentation prise après contact, l'antenne GPS, un flexible d'alerte (lampe) ainsi qu'un récepteur amovible permettant d'aller sur un PC pour mise à jour (gratuite).

Avantages : Coût d'achat inférieur à 40€, étanche et installé à demeure. A l'avenir les zones de danger ne seront plus précédés de signalisation... Ne dispense pas de respecter les limitations............

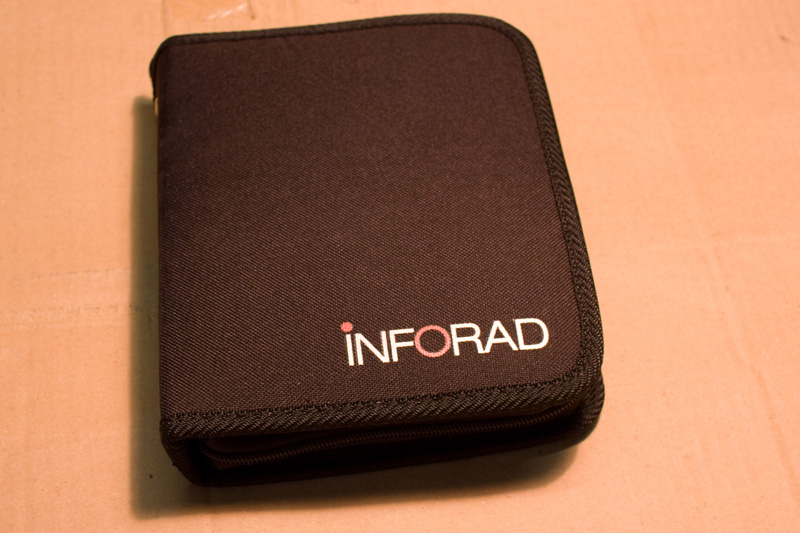

Installation : Tout est conditionné dans une pochette.

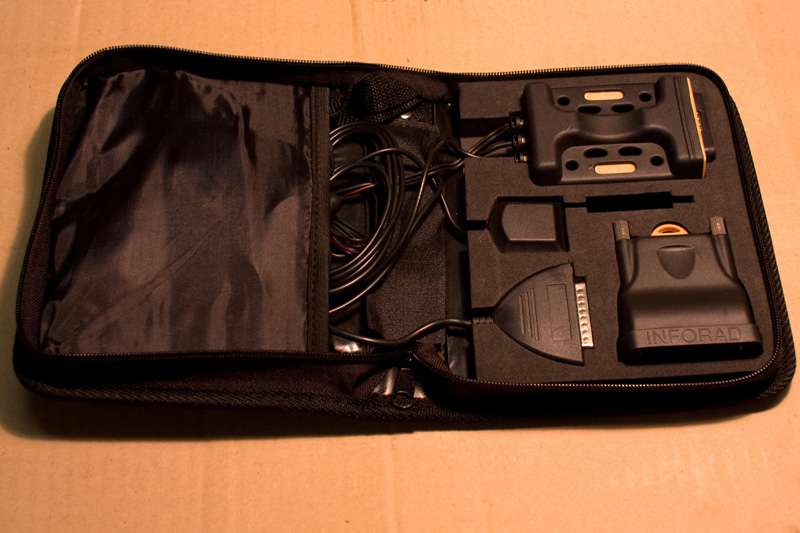

La présentation du kit est sérieuse.



Commencer par tester le fonctionnement en effectuant un branchement "à blanc" sur la batterie (attention fil noir/ rouge +), la lampe verte doit clignoter, sinon appareil défectueux...

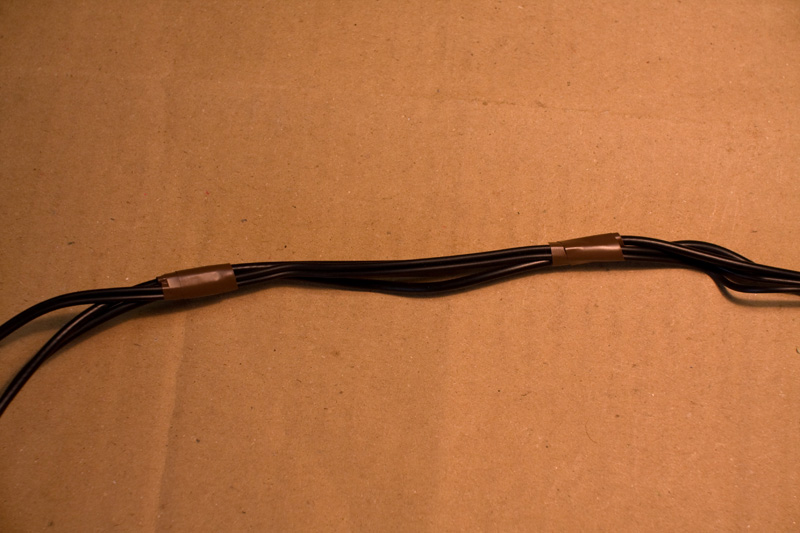

Assembler les fils avec du ruban adhésif, tous les 10cm suffit.

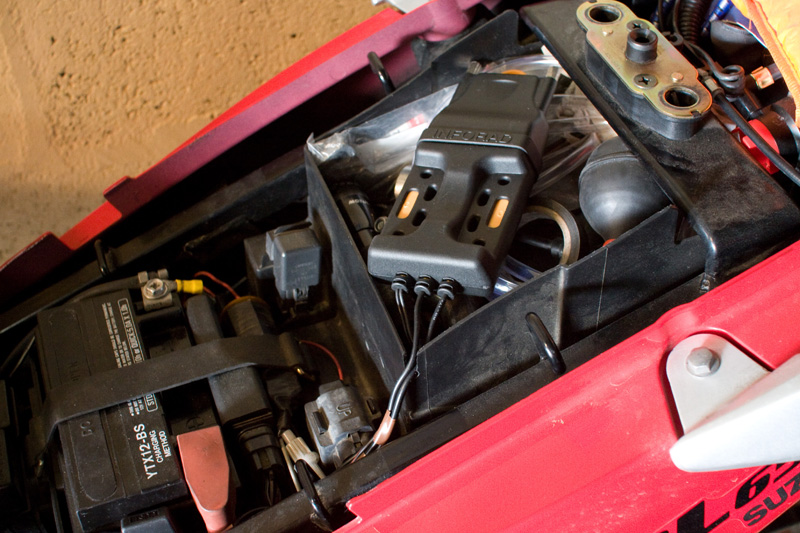

Placer le boitier sous la selle après avoir découpé l'angle du logement afin de préserver les fils.

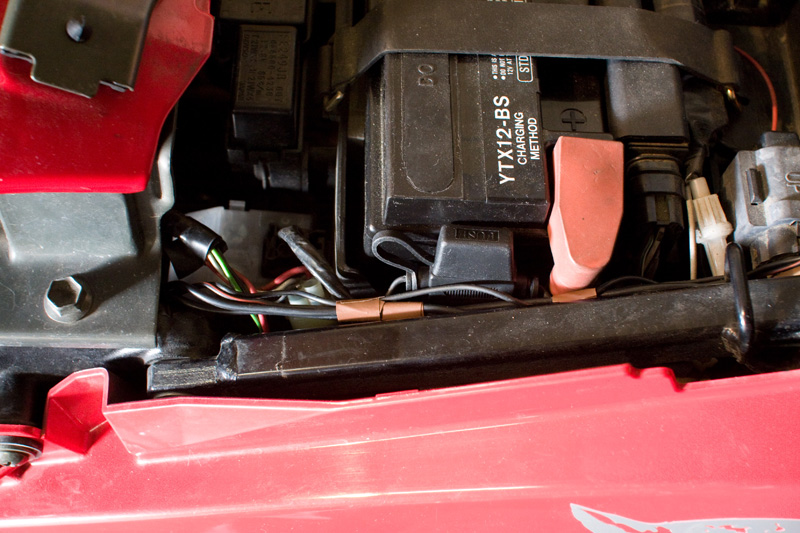

Passer les fils le long de la batterie puis sous le bord du réservoir, attacher à l'aide de petits colliers.



Effectuer le raccordement électrique d'alimentation, dans la cloche du carénage (fil marron + après contact, fil noir/ blanc - étamer les fils puis envelopper soigneusement de chatterton).

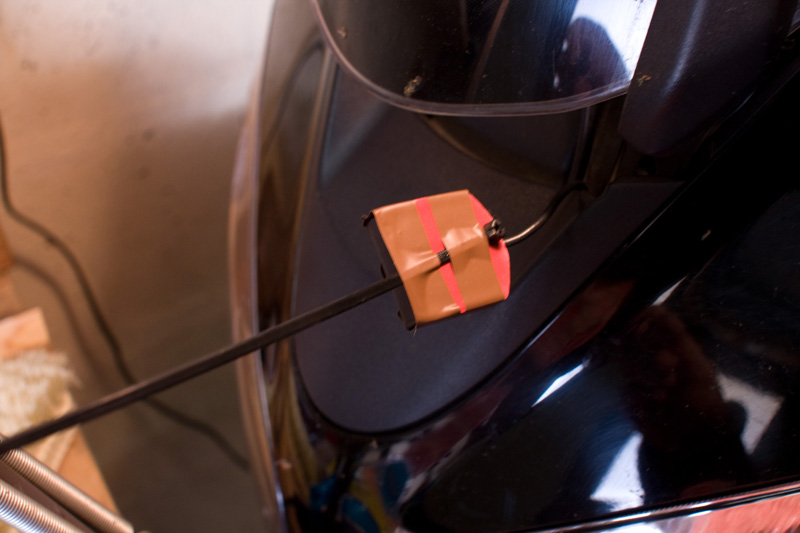

L'antenne peut se fixer sur le garde bous avant, sur une partie horizontale du carénage ou comme je l'ai fait à l'avant. Dans ce cas il faut aller "à la pêche" pour attraper l'antenne, un collier plastique passé au travers de l'orifice à la base de la bulle permet de traverser la partie sous les compteurs dans laquelle même les doigts les plus fins ne passent pas ! Faire traverser le collier puis scotcher l'antenne, rester calme le passage est juste...

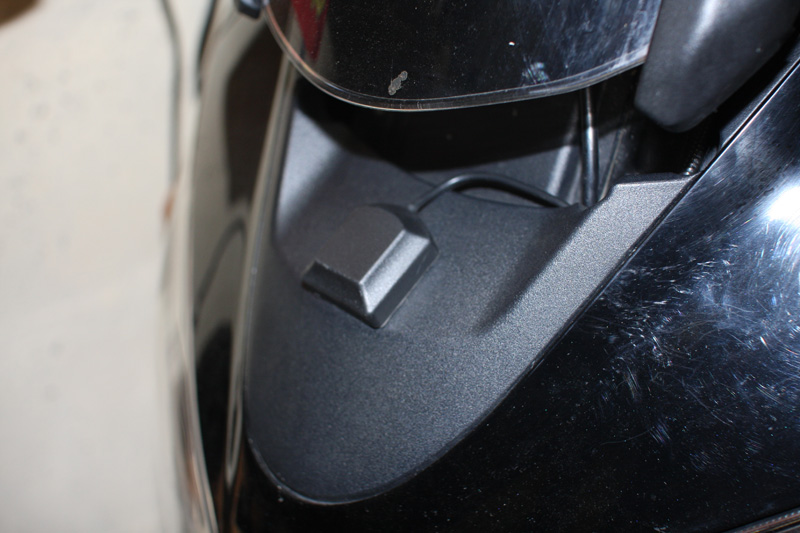

Ensuite coller l'antenne.

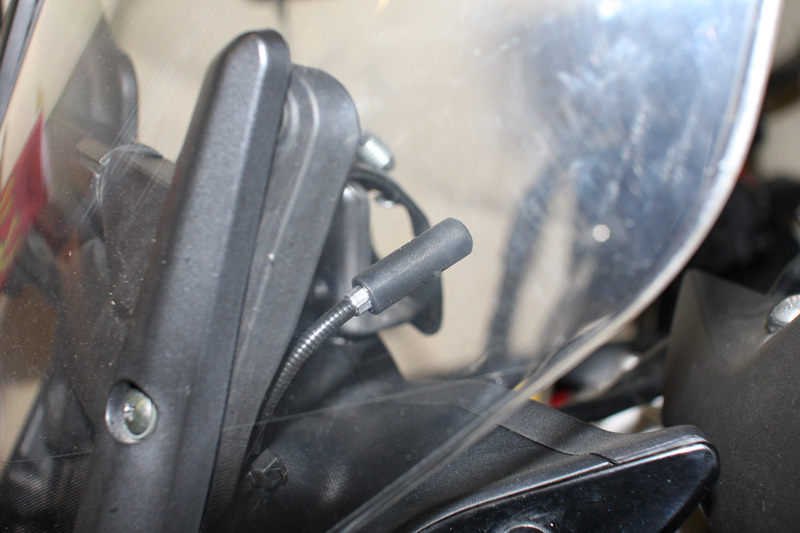

Introduire le flexible (lampe) par le dessous des compteurs (ou deuxième partie de pêche) et le récupérer par le même orifice. Le fixer à l'aide d'un des colliers livrés dans le kit.



C'est terminé !
La lampe verte clignote à la mise du contact jusqu'a réception de plusieurs satellites, elle reste allumée verte, fixe rouge pour approche d'une zone de danger (20 secondes avant), rouge clignotante pour un dépassement de la vitesse (ça c'est pas bien !!!).

Télécharger Inforad Manager, procéder à la mise à jour par le câble de connexion USB du kit.
Bonne route.
