 Didier - Fixation de la platine Shad SH46/SH48 sans faire de trous


En trois images, la méthode pour bien positionner la platine d'origine (aucune gêne à la pose/dépose de la selle) et surtout sans faire de trous dans le porte-paquets. Positionner toutes les vis et écrous avant de serrer (raisonnable le serrage :-))

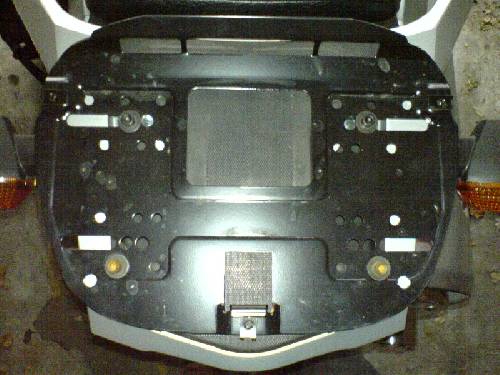

1 - Bien repecter la position de la platine (se repérer sur ce qui reste apparent du caoutchouc d'origine qu'il n'est pas nécessaire de retirer) et les trous choisis pour le positionnement des 4 vis de fixation. Pour les deux du bas j'ai dû utiliser des vis un peu plus longues que celles livrées par Shad.

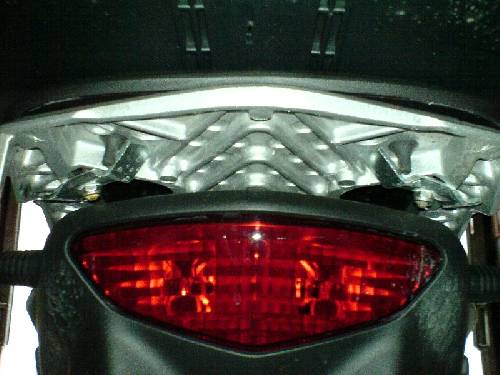

2 - Pas de souci pour fixer les écrous de ces deux vis : l'accès est large (si, si, vous verrez pour les 2 autres :-)) La position des brides métalliques fournies par Shad est importante pour que les vis restent au plus droit et que la platine soit bien immobilisée.

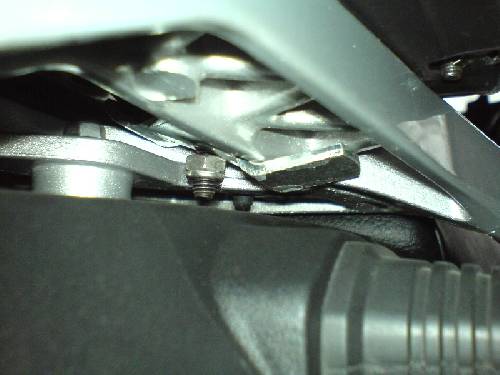

3 - Fixation des vis "avant" : ici côté échappement. Bien respecter la position de la bride : elle est coincée à droite sous le porte-paquet (çà on le voit bien) et à gauche sur la platine Shad elle-même. Prévoir beaucoup de patience pour la fixation de l'écrou sur la vis (utiliser 2 des vis longues fournies). Si, si, on y arrive ! Mais pince fine, de rigueur. Et éviter les gros doigts...
