 Fyre - pose d'un tope case Shad sur la DL 650 V-Strom


Coté pile

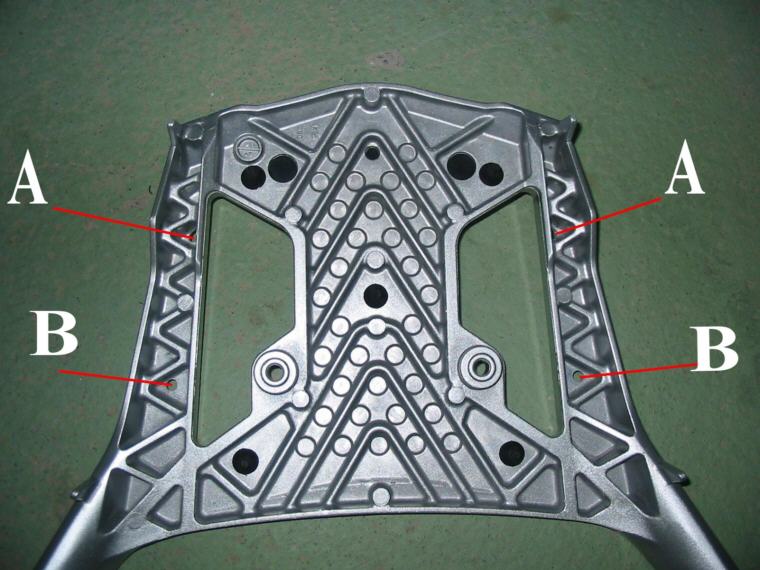

Le principe consiste à percer le porte bagage de la DL sur les montants :
il y a un total de 4 trous :
les "A" sont percés au 3° espace, les "B" au 9° espace.
Au niveau de la platine SHAD, aucun trou n'est nécessaire, on utilise ceux existants.

1) Percer les 2 trous "A" au centre de l'espace laissé par les croisillons. (coté pile)
2) poser la platine sur le porte bagage, de l'autre coté, et réajuster les trous si nécessaire. (coté face)

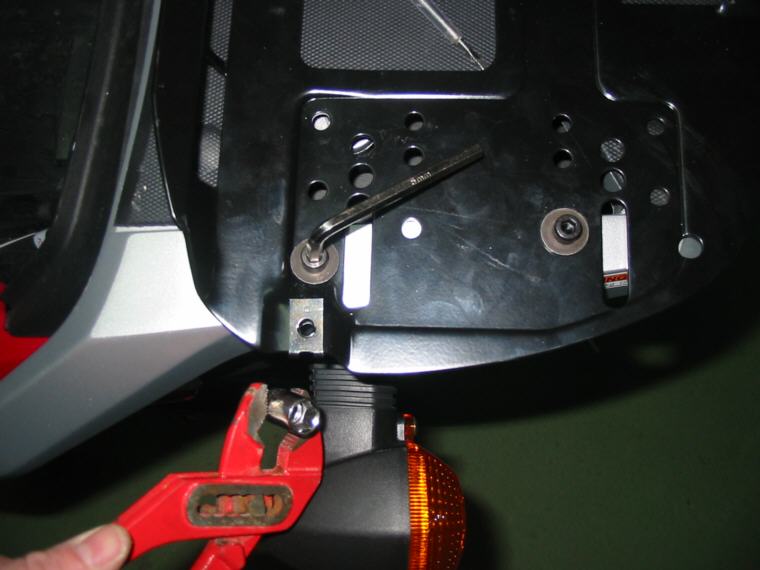

3) Visser la platine par les trous "A" (coté face)
4) Percer les trous "B" coté face en veillant que les trous de la platine correspondent au 9° espace du porte bagage.

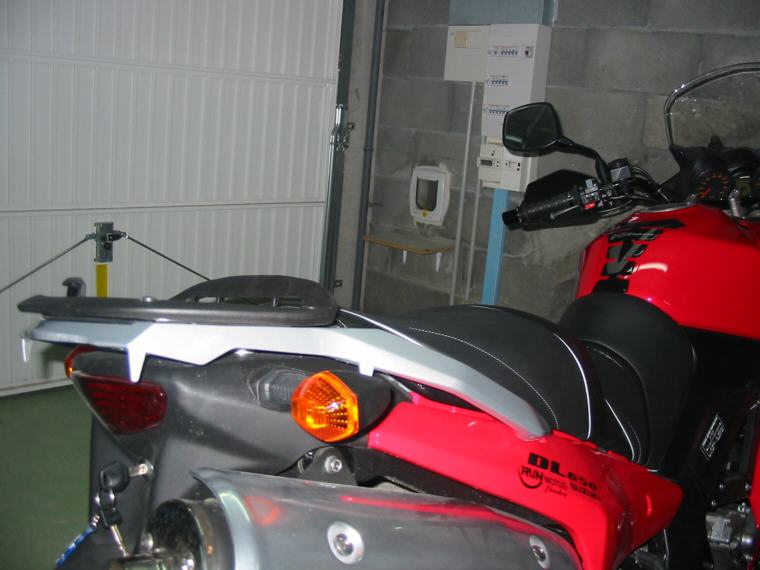

5) remonter le porte bagage sur la DL

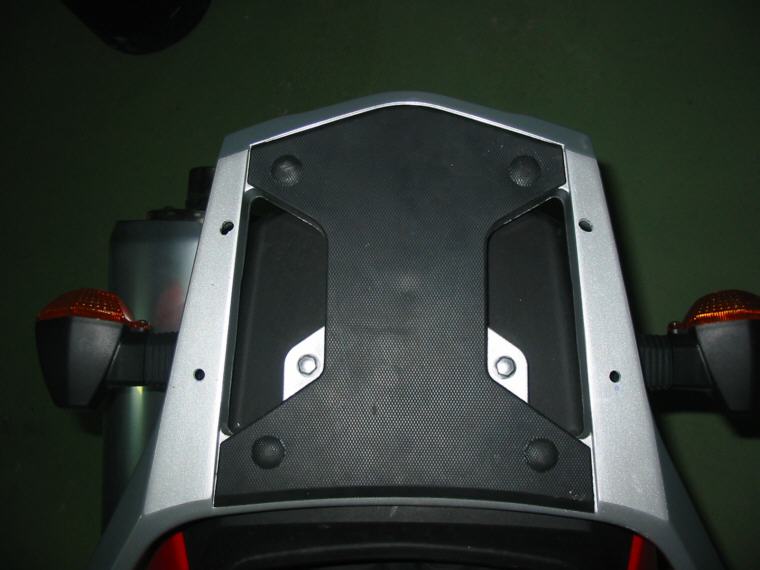

Coté face

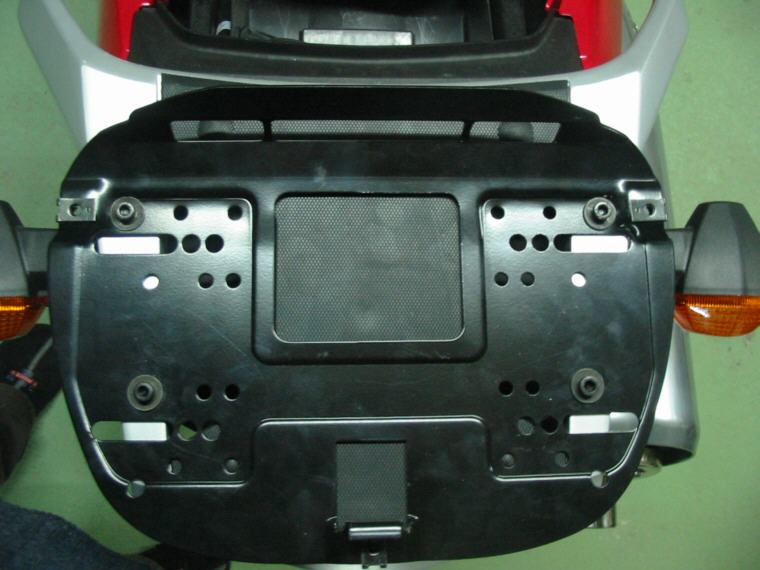

6) remonter la platine

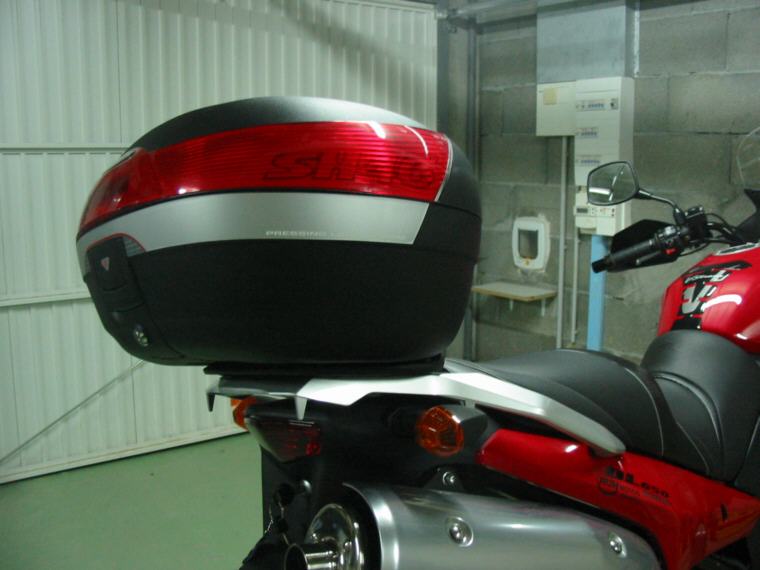

7) monter le top case...
