 Droopy41 - Création et mise en place d'un support GPS


Jusqu'à présent, mon tomtom embarqué à bord de mon téléphone mobile avec instructions vocales me suffisait mais c'est vrai que pouvoir anticiper la prise de décision au moyen d'un trajet annoncé sur écran est un plus. J'ai donc décidé d'y affecter mon pocket pc dont l'écran est de taille raisonnable; couplé à un GPS et à une oreillette en bluetooth il devrait connaître là une nouvelle vie.
Il me fallait donc pouvoir lr fixer au devant de ma machine.

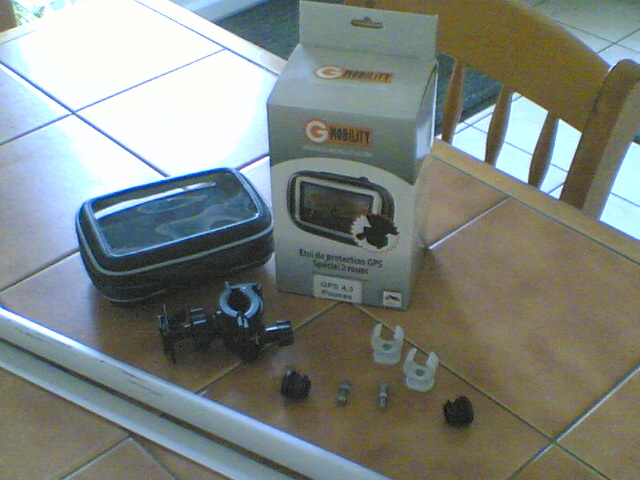

Mon choix s'est porté sur le G-Mobility vendu sur Amazon à 20,80€, ce qui rentrait dans mon budget . Comme vous pouvez le constater sur la photo suivante, l'ensemble des fournitures, support compris tourne autour des 30 euros.

Une chute de tube pvc de 20mm de diamètre, une latte alu de 20mm de large (50cm), deux supports à visser pour tuyau pvc, deux embouts caoutchouc pour boucher le tube et deux embouts pour protection (non présents sur la photo car s'avérant nécessaires en fin de montage).



Couper un tronçon de la latte alu de 20cm (à modifier sur place suivant la hauteur désirée du support) et percer les trous correspondant aux passages des vis de fixation du support de bulle. Percer en regard de tous les trous afin de pouvoir, éventuellement,monter ou descendre la bulle.

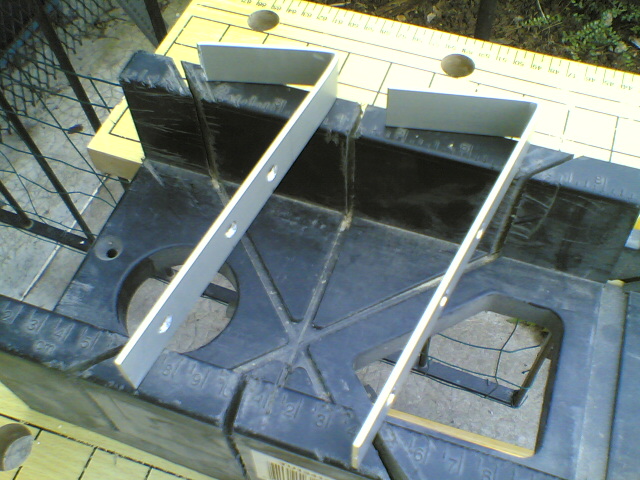

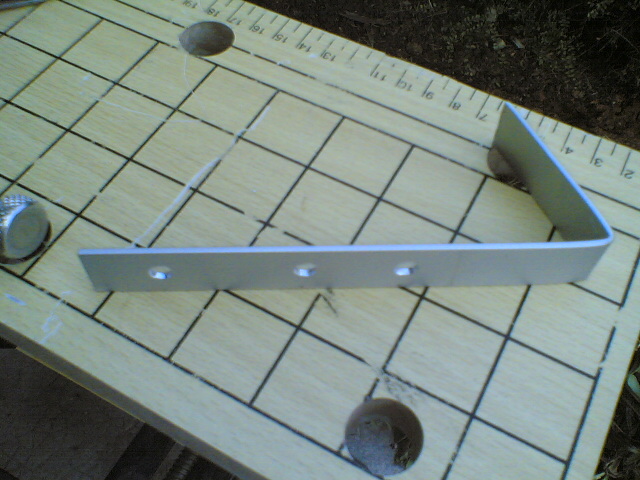

Visser la baguette alu sur la tête de fourche, calculer l'angle requis, démonter et plier.



Faire de même pour l'autre côté

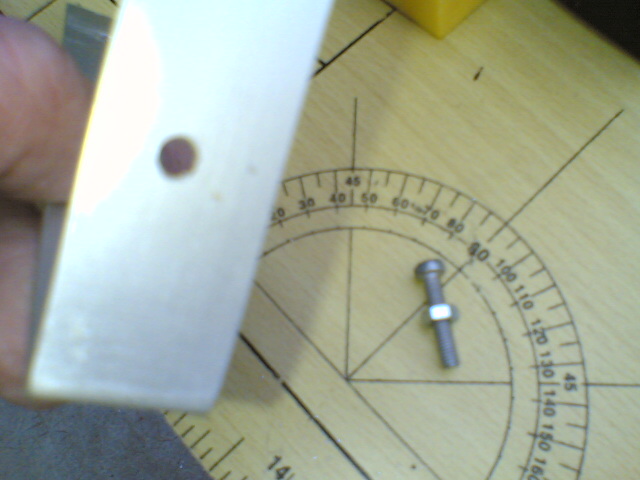

Percer le petit côté de la baguette en fonction du diamètre du boulon de fixation des supports pvc du tube.

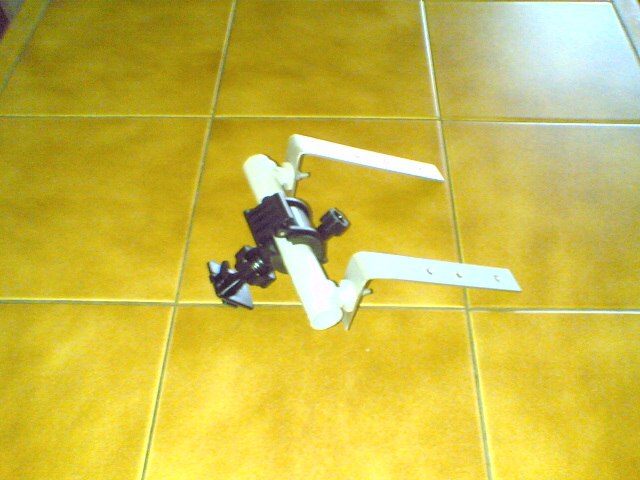

Solidariser les clips pvc au morceau de tube de 14 cm au moyen de petites vis, ce qui l'empêchera de tourner sur son axe sous l'effet du poids du gps. Voilà le tout une fois monté

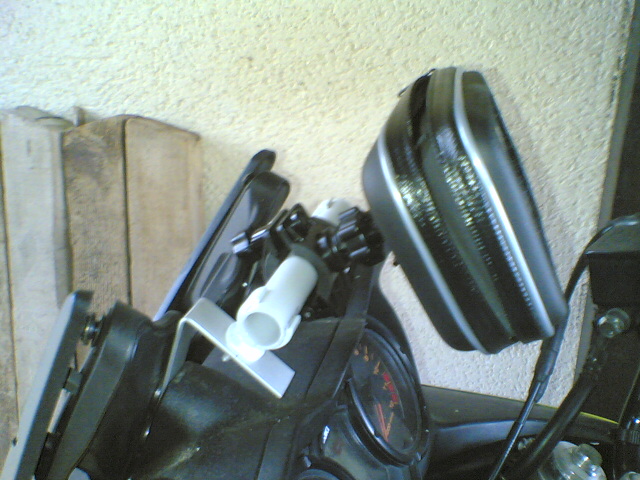

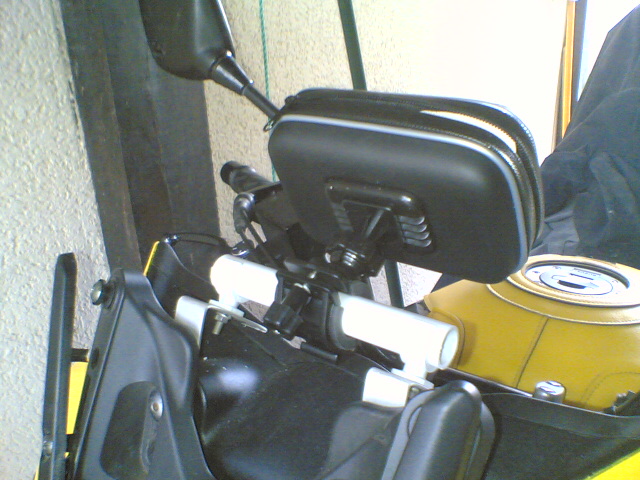

On présente le montage en situation sur la moto

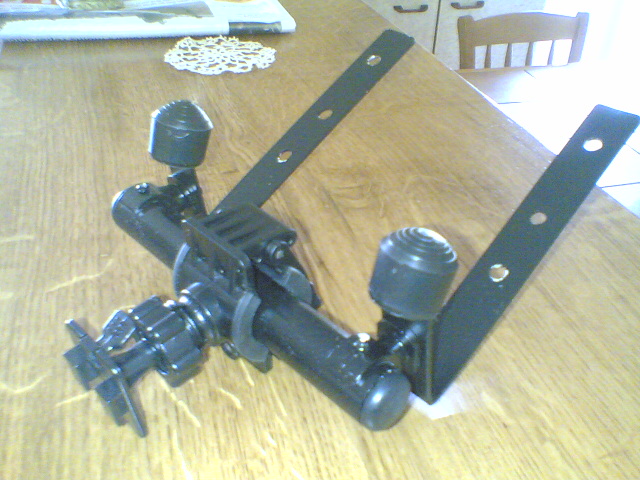

Un coup de bombe d'apprêt, de peinture noire, l'ajout des embouts de tube et la fixation à la colle mastic noire des embouts (de chaise ?) sur les côtés en contact avec le tableau de bord. Cela protègera mais aussi diminuera les possibles vibrations.

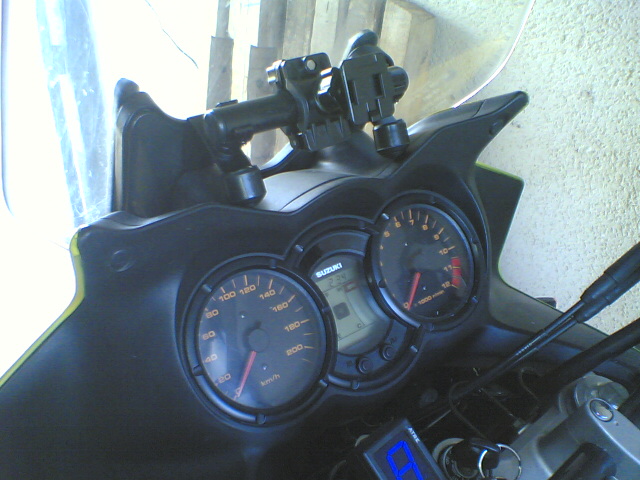

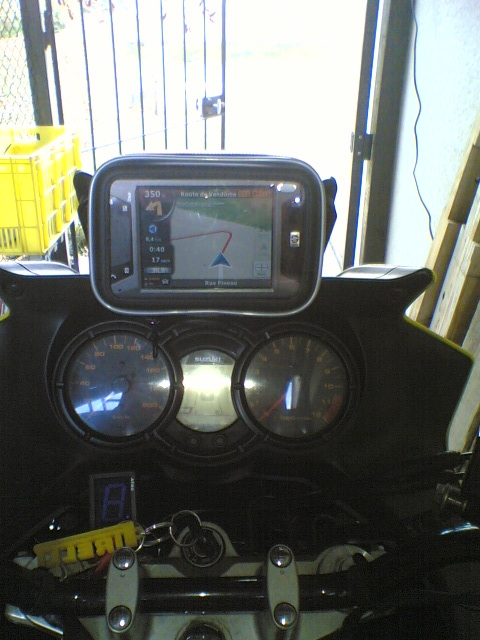

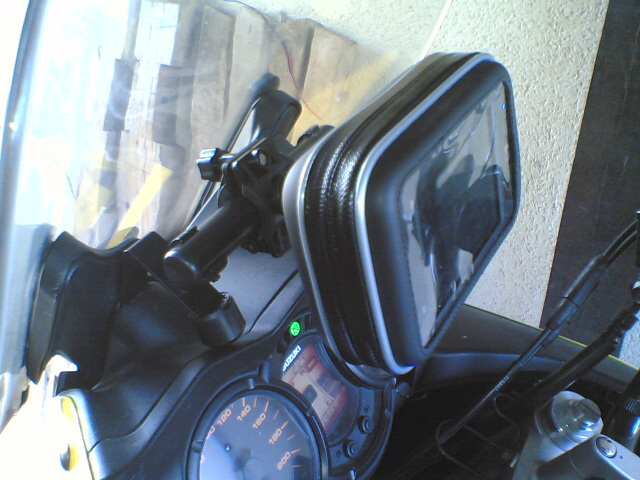

Ne reste plus qu'à fixer le tout, à régler l'inclinaison du boitier et voilà !!

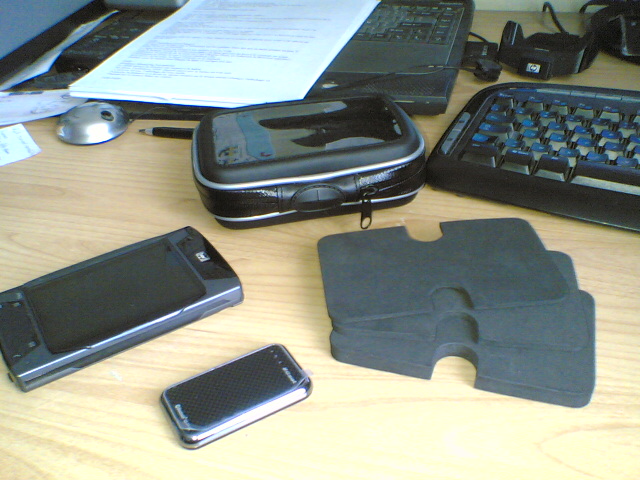

J'ajoute que le boitier m'a l'air solide, qu'il se fixe et s'enlève très facilement (à faire à l'étape ou lorsqu'on quitte sa moto) Il est fourni avec trois épaisseurs différentes de mousse afin de pouvoir convenir à toutes sortes de gps.





Si vous êtes tentés par ce support, attention, il est vendu avec deux fenêtres différentes (3,5 ou 4,3 pouces) ne vous trompez pas à la commande.
