 Réglage en hauteur ou changement de bulle sur les L2 et +

Les premières fois où j'ai procédé aux réglages en hauteur de ma bulle sur ma L2, j'ai galéré un peu. Avec l'expérience, ça devient facile à faire.

Voici ma façon de procéder simple et rapide (à mon sens).

Outillage :
1 clef BTR de 3 (ou une visseuse/dévisseuse avec un embout BTR de 3)
1 petit tournevis plat

1 – on dévisse les 4 vis BTR de la bulle (avec clef BTR de 3 ou visseuse/dévisseuse électrique (ça va plus vite)) et on la dépose.

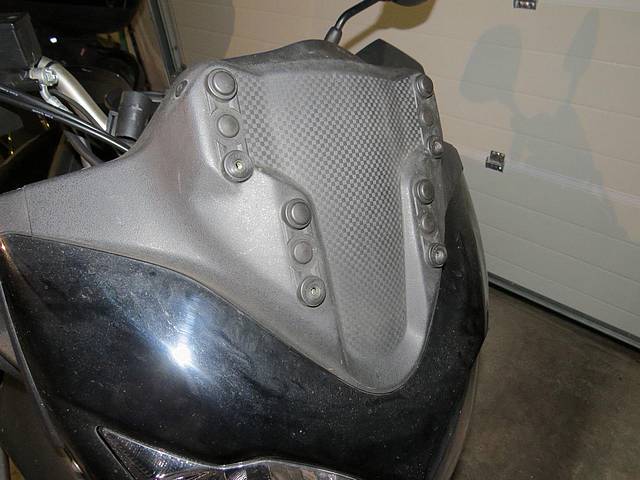

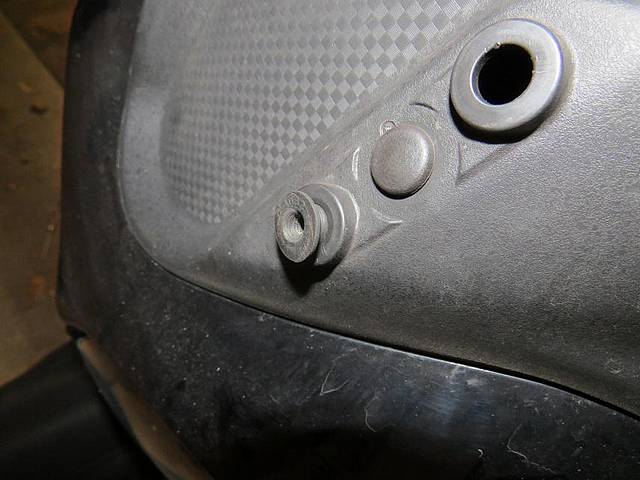

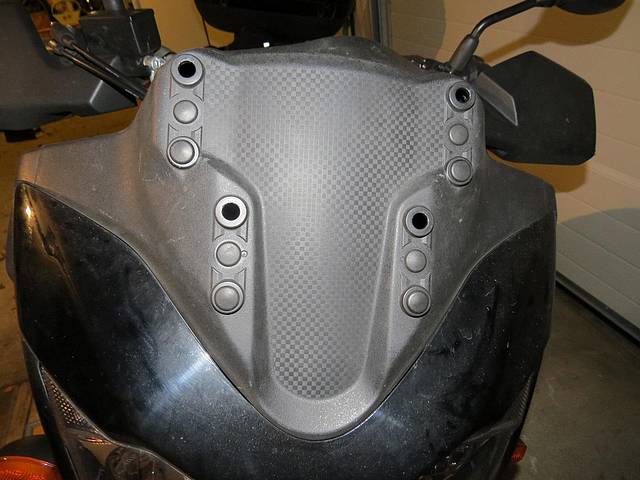

2 – On enlève les 4 bouchons placés à l'emplacement que l'on souhaite utiliser (ici flèches rouges) ainsi que les embouts caoutchoucs percés contenant le pas de vis (ici flèches bleues). On pourra ainsi passer du niveau le plus bas au niveau le plus haut.

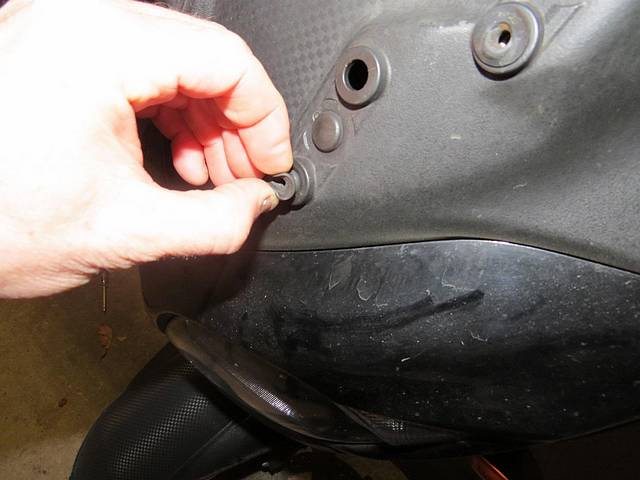

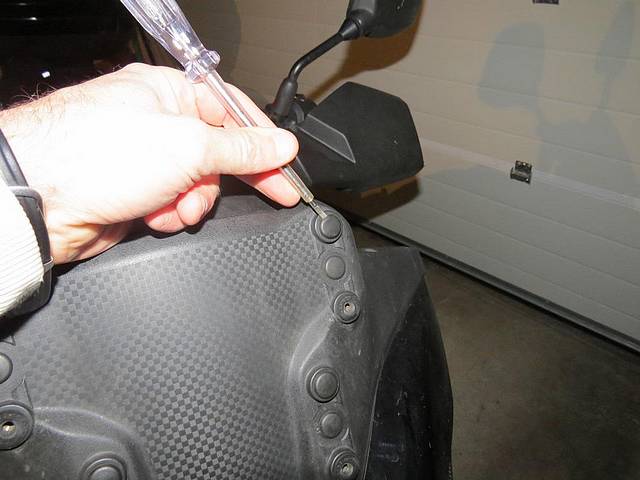

Pour enlever ces bouchons et embouts, je n'ai pas trouvé de solutions miracles. J'utilise un petit tournevis plat pour les décoller un peu (en faisant bien attention à ne pas abimer les caoutchoucs avec le tournevis) et je les pince avec les doigts. Les premières fois, c'est assez difficile.







3 - Pour replacer la bulle au bon niveau; il faut placer les bouchons caoutchoucs sur le niveau qui ne sera pas utilisé (ici le niveau le plus bas).

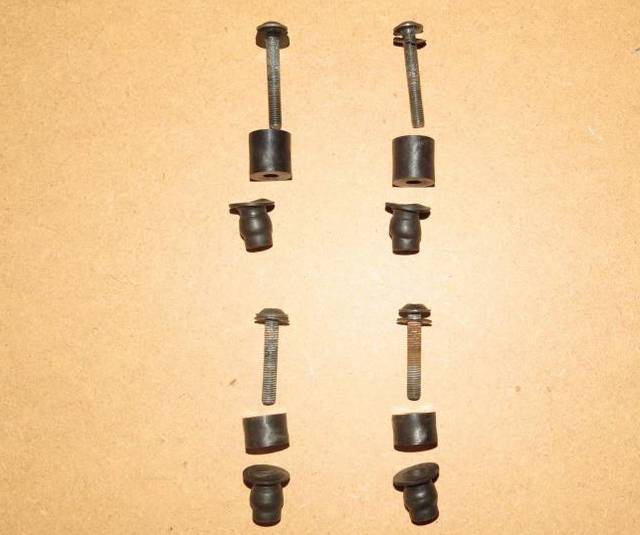

4 - Ensuite, on positionne les 4 vis, rondelles et embouts caoutchoucs percés (avec un filetage à l'intérieur) comme indiqué ci-dessous. Attention, il faut mettre les vis les plus longues avec les cales les plus épaisses comme indiqué ci-dessous.

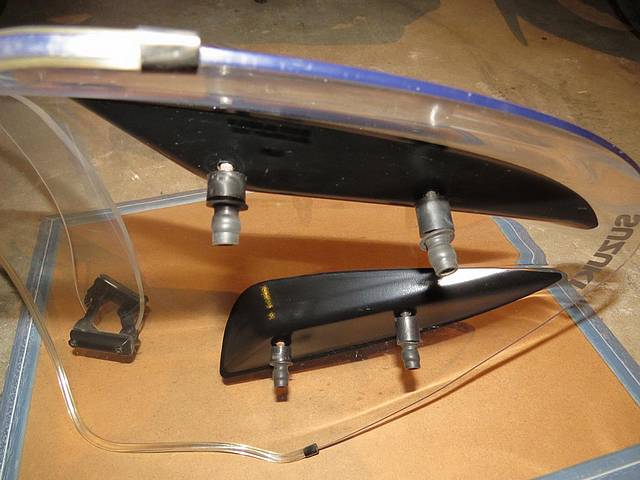

On peut alors les fixer sur la bulle sans rien serrer.

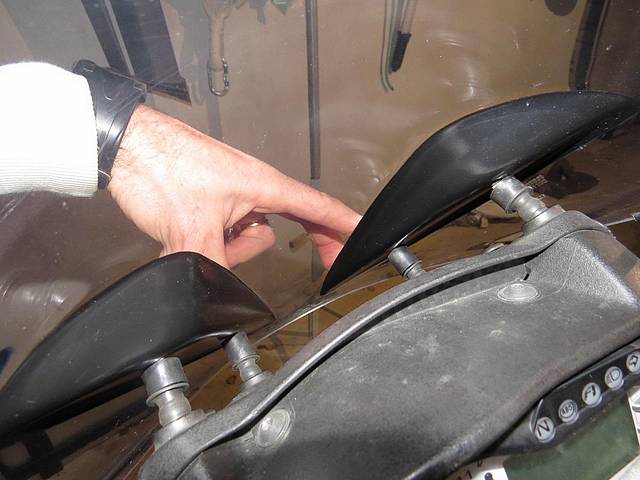

5 - Il reste ensuite à positionner la bulle et à placer les 4 embouts caoutchoucs au niveau des 4 trous prévus à cet effet.

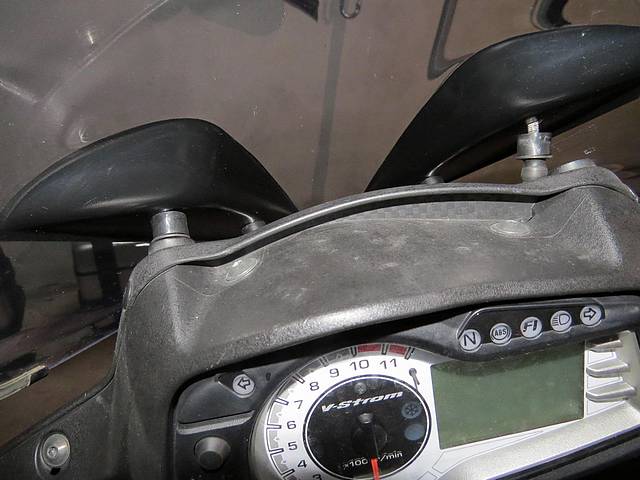

6 - Lorsque les embouts sont bien en face des trous, il suffit d'appuyer doucement sur chacune des 4 vis les unes après les autres et la bulle est en place.

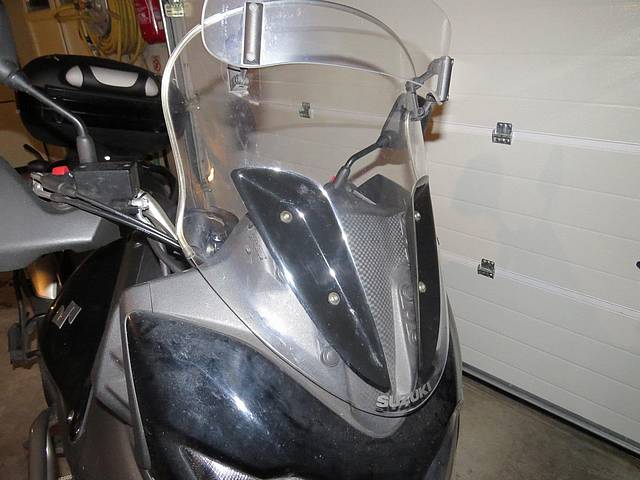

7 - Il reste à visser complètement les 4 vis de telle façon à ce que la bulle soit bien fixée…
