 Gnokia - installer une prise 12V démontable sans outils et moindre coût - L2 et +




Matériel :
1 prise allume-cigare 12V de voiture (récupéré sur une voiture par exemple)
1 connecteur (récupéré sur une voiture par exemple) (Cf. Fig 2)
1 câble électrique 220V récupéré sur un vieux appareil électroménager ou autre

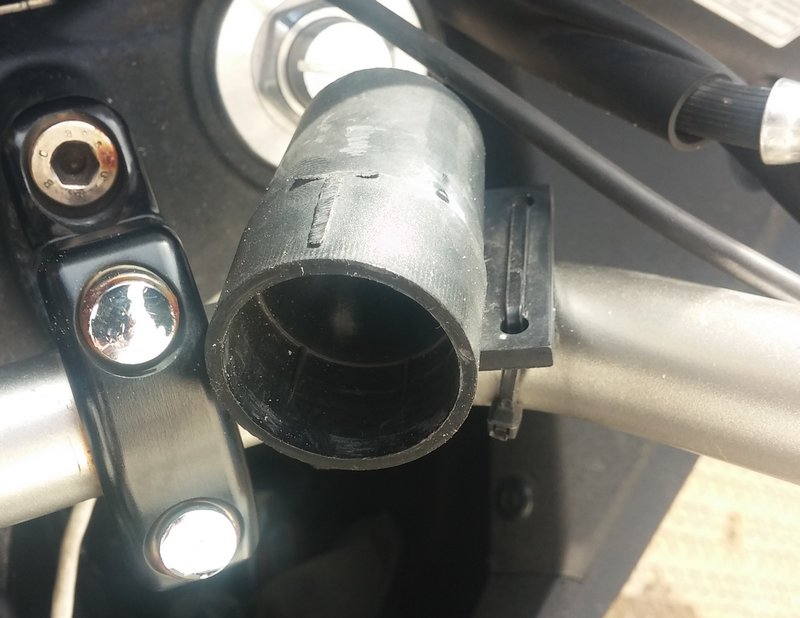

1 support pour y placer l'allume cigare (cf Fig7)
+ si on veut : petit porte-fusible + fusible pour assurer le coup.

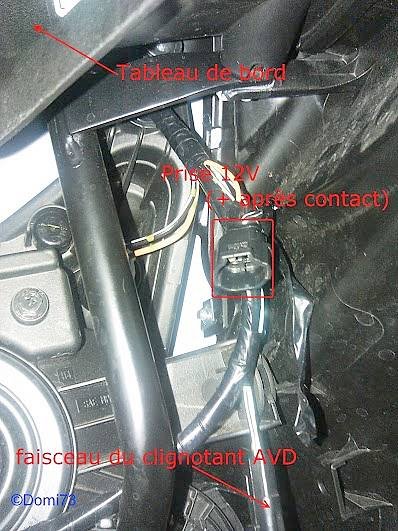

1) Récupérer le connecteur démontable sur l'installation de la DL (visible sur Fig1 de même que sur la Fig4 (mais une fois l'instal finie)) en utilisant un petit tournevis plat pour le déconnecter. (Le connecteur est connecté à la prise visible sur le tuto de Domi73 (cf photo Domi73).
!!! il n'y a pas besoin de démonter ni le tableau de bord, ni le carénage.
2) Enlever les 2 petits cabochons plastiques qui obturent la sortie des câble sur l'extérieur
3) Dénuder un des bouts du câble de recup sur environ 1 à 2 cm et étamer un peu les 2 fils pour les rendre un petit rigide (mais pas trop)
4) Introduire les 2 fils étamés dans les 2 trous libérés par les 2 cabochons plastiques

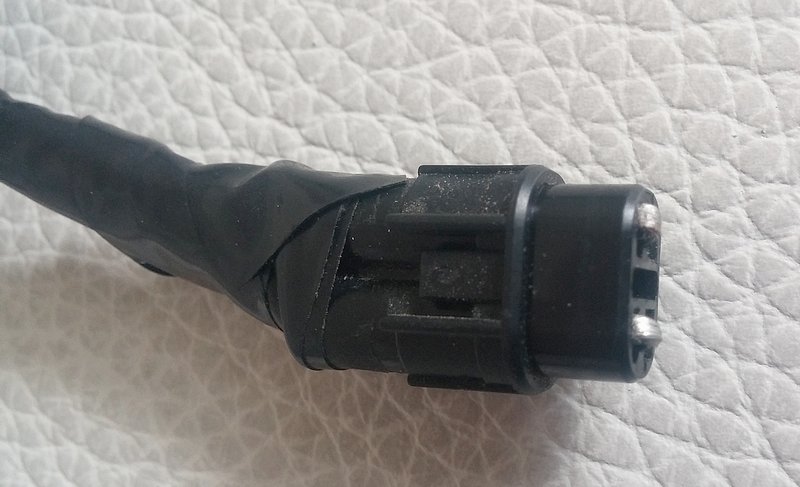

5) Faire une petite boucle avec le fil étamé et rentrer le fil dans le connecteur (Cf Fig1 avec 1 zoom sur les 2 sorties. On peut distinguer les fils étamés)

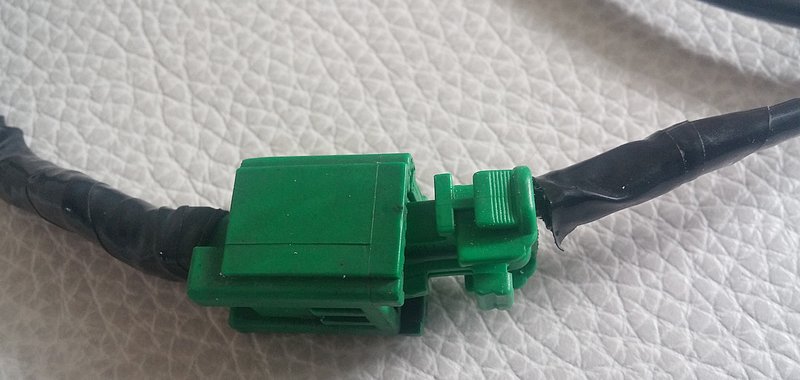

6) Connecter l'autre côté du câble au connecteur récupéré (Fig2)
7) On peut y insérer un petit porte-fusible + fusible pour assurer le coup.
8) Il reste à faire de même pour connecter la prise allume-cigare au connecteur rajouté.
9) Attention = penser à bien repérer le + pour le connecter au centre de l'allume cigare. Il faut faire attention à cela car sinon => Gros problème.
10) Il faut aussi penser à protéger les connexions avec du scotch électricien voire gaine thermo-rétractable

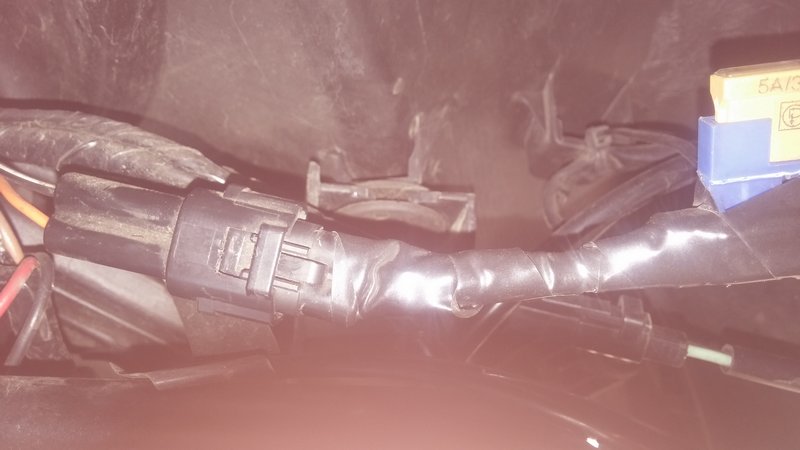

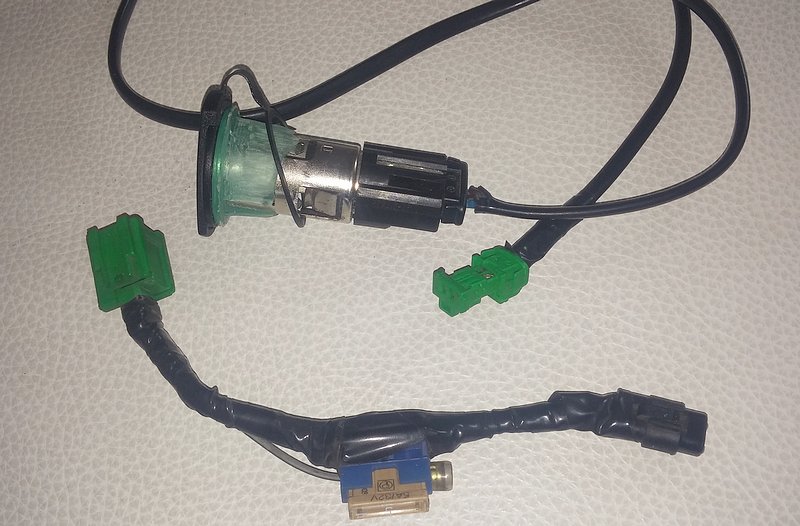

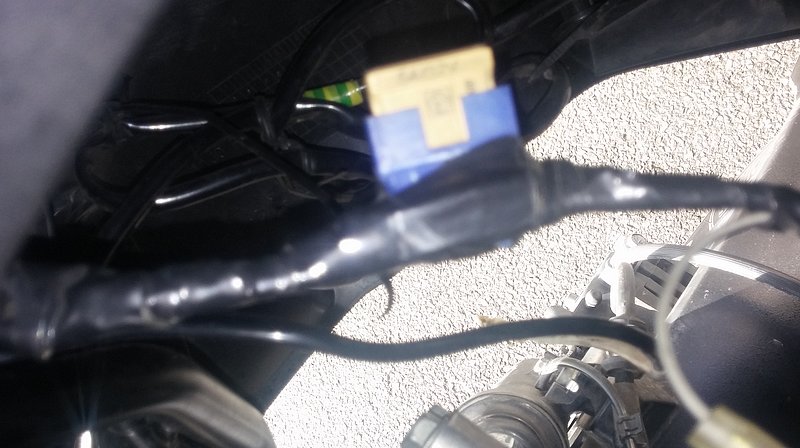

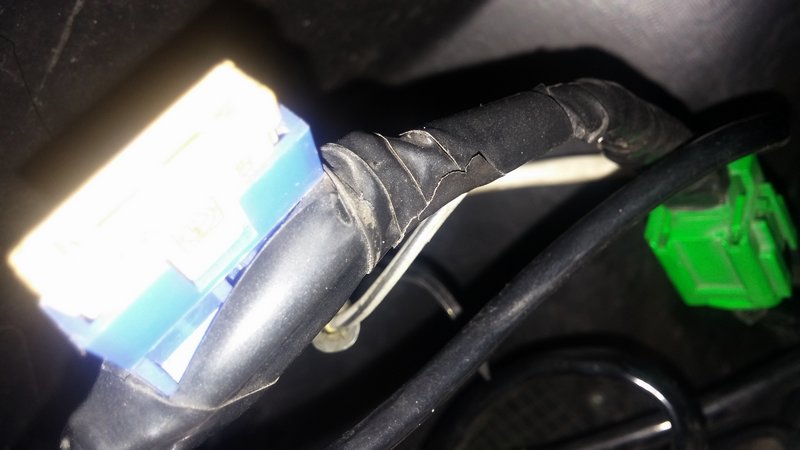

11) Le résultat final du câble réalisé (et démontable) est donné en Fig3. Il se branche facilement sur l'installation existante (Fig4) et reste discrète à l'intérieur du carénage (Fig5 et Fig6).
12) Pour l'installation finale, il reste à fixer le support de maintien de l'allume cigare.
13) Pour ma part, j'ai trouvé un support de pluviomètre inutilisé (ça ne s'invente pas en Bretagne !! ;-)) ) que j'ai fixé au guidon avec des colliers plastiques (Cf. Fig5).

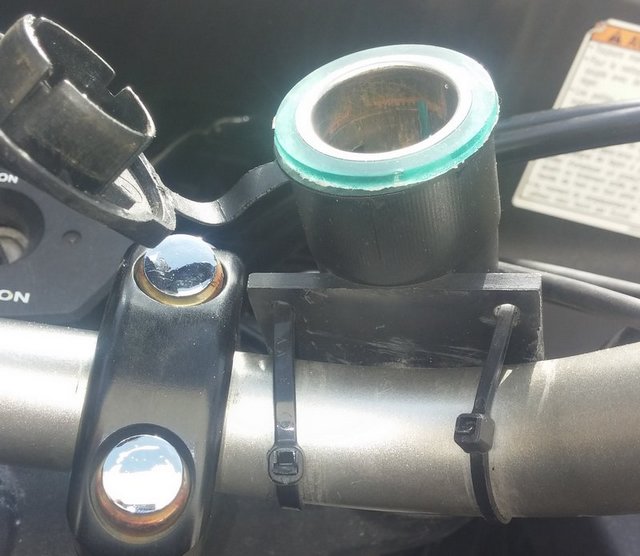

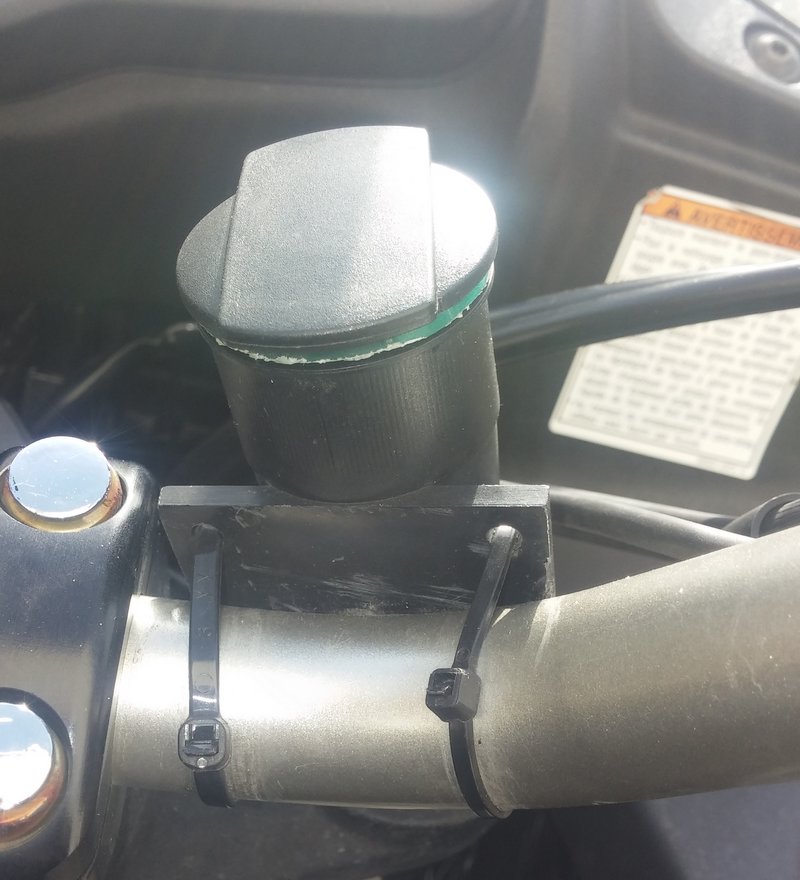

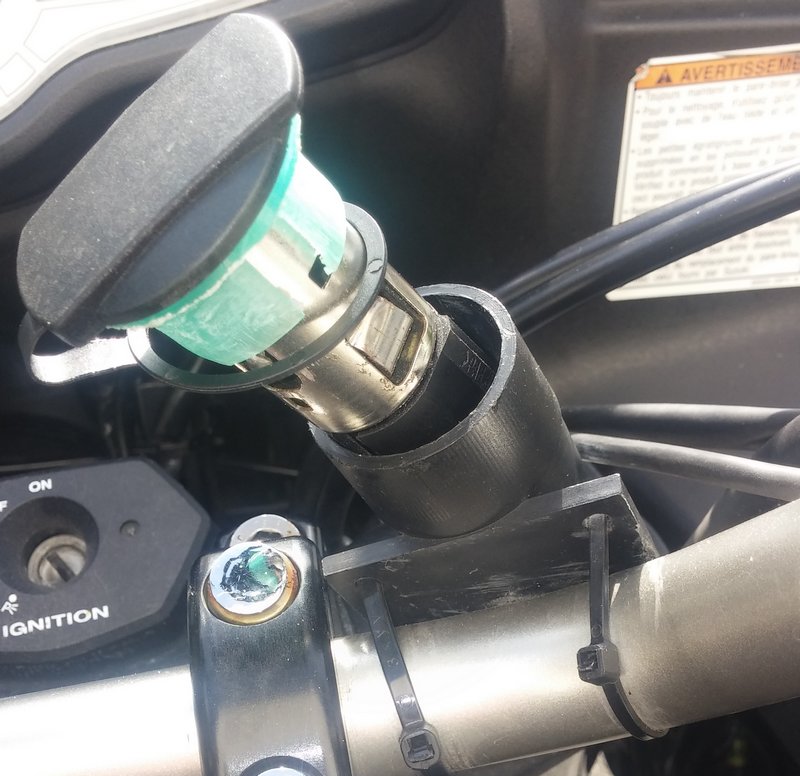

14) Ensuite, il reste à faire passer le câble dans le support et à y placer l'allume-cigare (Fig8, Fig9 et Fig10).
15) L'allume est désormais utilisable.
16) Il se démonte et se remonte en moins 1 à 2 minutes, sans outils et sans aucune difficulté.
