 Gregory - Protège radiateur pour la DL650


Fournitures:
- une bombe de peinture noire = 9€
- une plaque de tôle en forme de nid d'abeille, couleur alu un peu épaisse (en tôle, pas en alliage) de dimension 50 x 25 cm = 5€
- des petits rivets que j'avais en stock.
- des serres joints, des carrés de bois et de quoi plier la plaque.

mon idée était de plier la plaque sur les cotés du radiateur, en se servants des emplacements des vis du carénage sur le radiateur pour faire tenir la plaque.
Je précise qu'aucune mesure n'a été prise en amont, tout a été fait "au feeling", pas de plan, pas de croquis.
après avoir mesurer la largeur du radiateur (soit 40cm), j'ai plier a l'équerre les 2 cotés, me restant 5 cm de chaque cotés.
J'ai percé la grille au niveau des trous de fixations du radiateur.
j'ai raccourcis les coté pour qu'ils soit de la même taille que le radiateur.

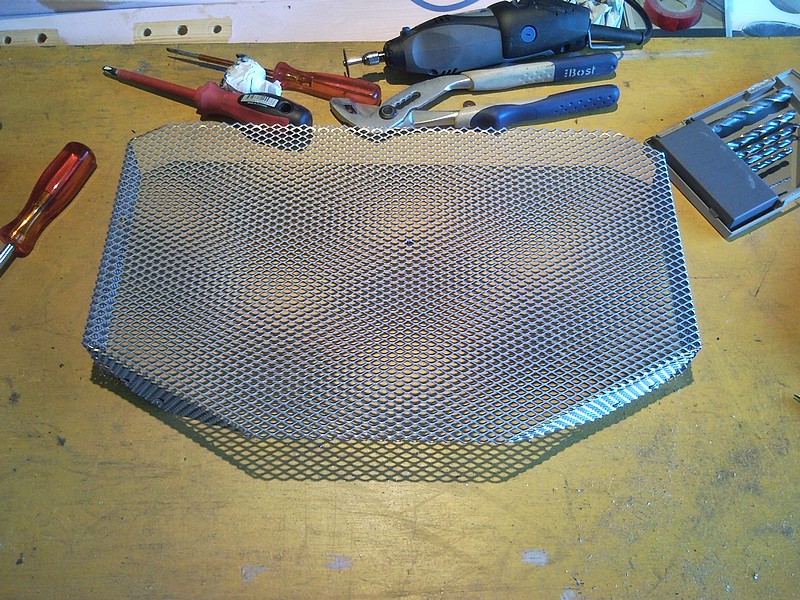

j'ai découpé des biais sur les parties haute de la grille qui respecte les biais du radiateur, et pour dégager le bouchon de radiateur.
découpage et pliage a l'identique de la partie basse pour respecter les biais du radiateur.

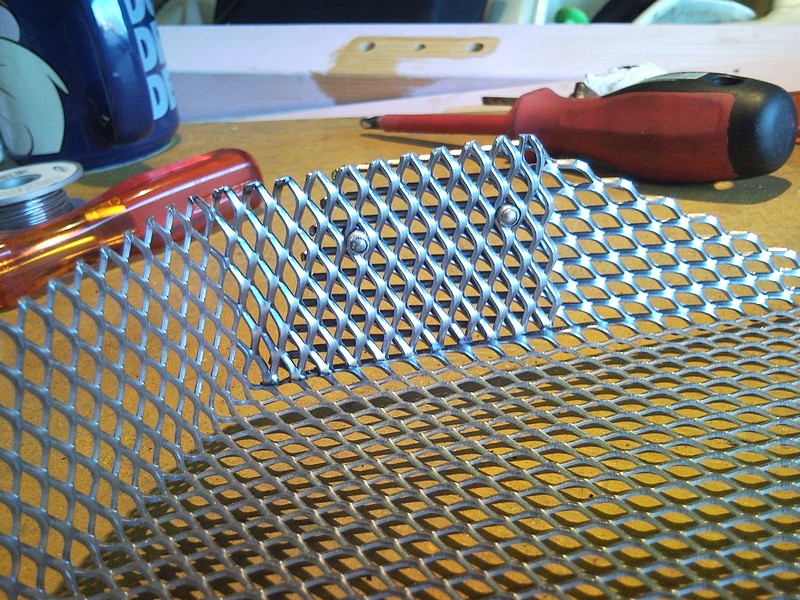

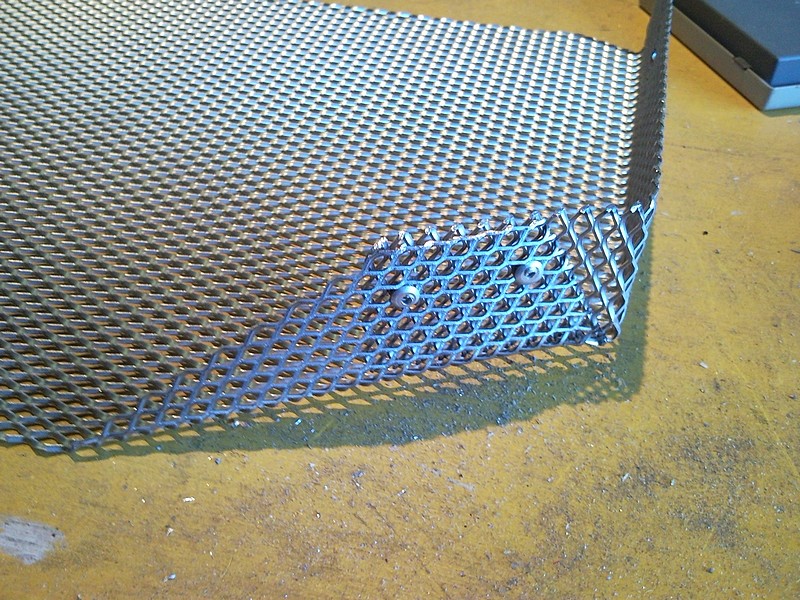

rivetage des 2 parties pliées sur la partie basse, qui assure la rigidification de la plaque en partie basse (ça bouge vraiment pas)

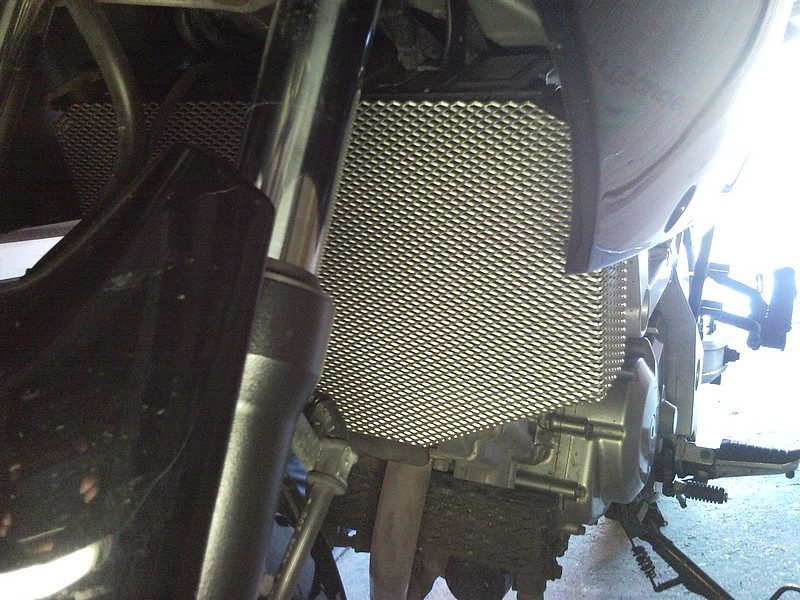

j'ai volontairement laisser la plaque dépasser sous le radiateur, parce que cela protege mieux, ne gene pas au garde boue, et que je trouve sa plus joli a mon gout.

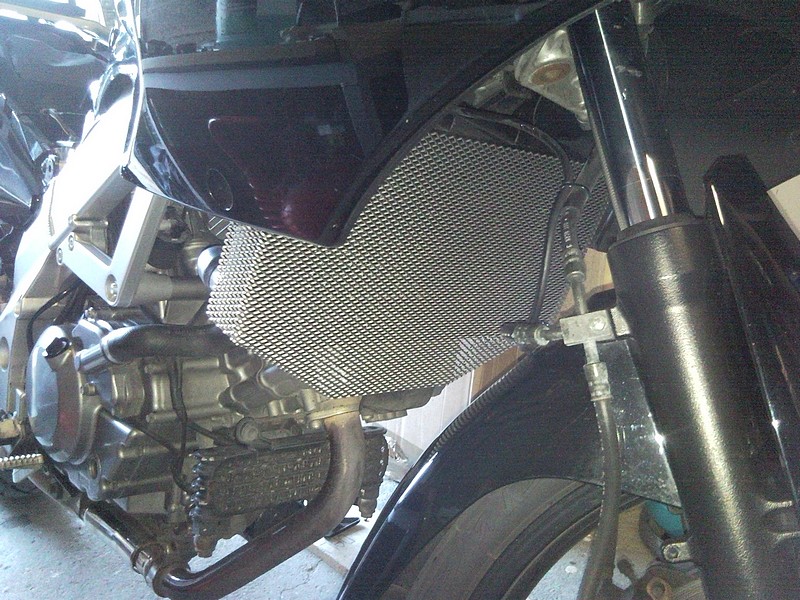

après tout ça, remontage du radiateur, carénage, remplissage liquide de refroidissement.

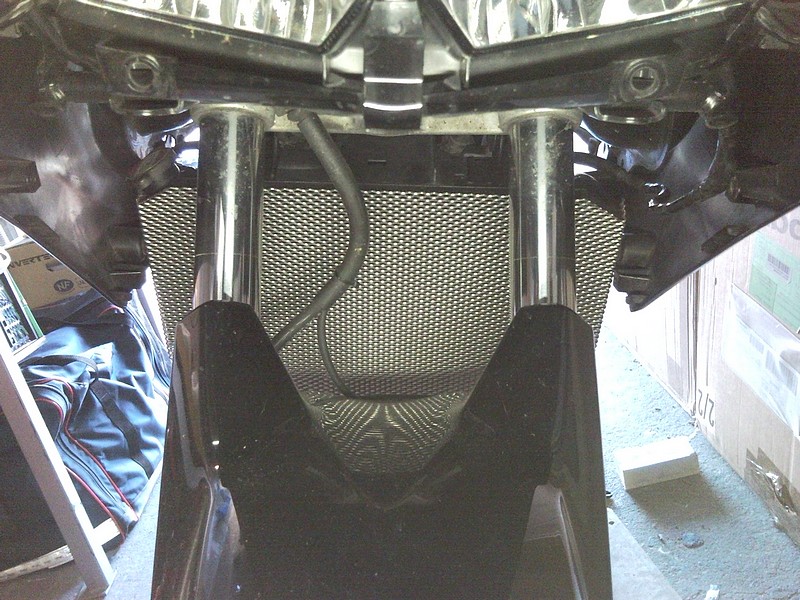

au final, une plaque qui se trouve tenu exclusivement par les 2 vis latérales du radiateur, rigide en partie basse par les angles rivetés.



Après essais statiques et sur route, pas de vibrations a aucun régimes, après une centaine de Km, pour moi le bilan est positif.
