 Janpol85 - Montage d'un allume cigare ETANCHE pour alimenter un GPS


L'objectif étant d'avoir une alimentation sécurisée pour le GPS et que le montage ne fasse pas trop "bricolo".

Il va sans dire qu'il vaut mieux avoir déconnecté la batterie pour bosser...

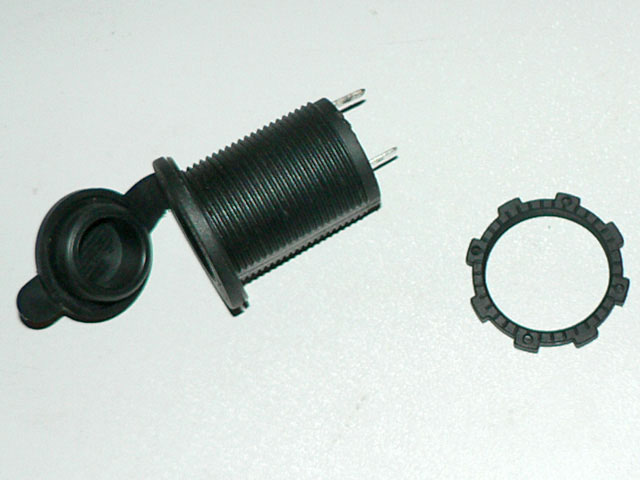

1 - Ce type d'allume cigare étanche se trouve dans les magasins d'accastillage bateaux.

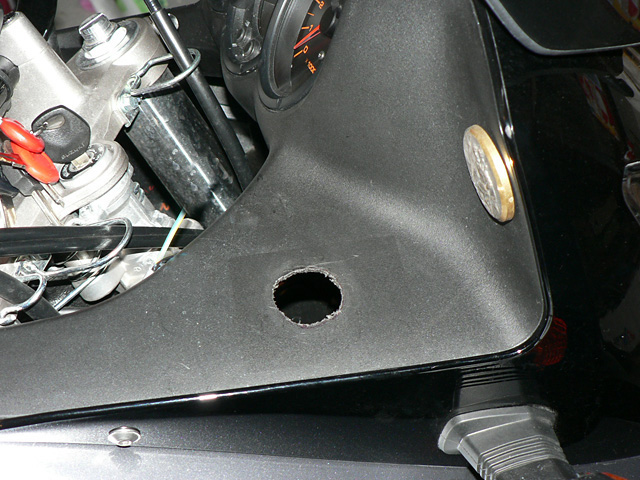

2 - Faire un trou correspondant au diamètre de l'allume cigare dans le cache du côté droit.
De préférence à la scie cloche, (moi je n'en avais pas du bon diamètre)

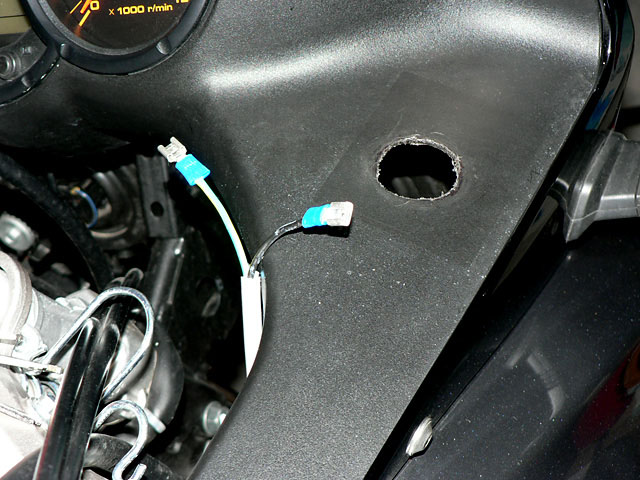

3 - Préparer un cable à 2 fils, de préférence avec des couleurs significatives (jaune-vert pour la masse), avec des cosses à sertir adaptées à l'allume cigare.

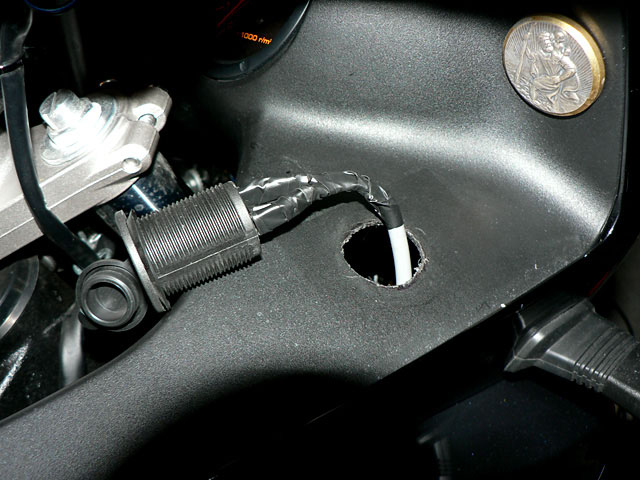

4 - Ne pas oublier de mettre la bague de serrage de l'allume-cigare autour du cable avant de le monter.
(C'est un moindre mal avec des cosses à enfiler, c'est plus ballot quand on a soudé !)

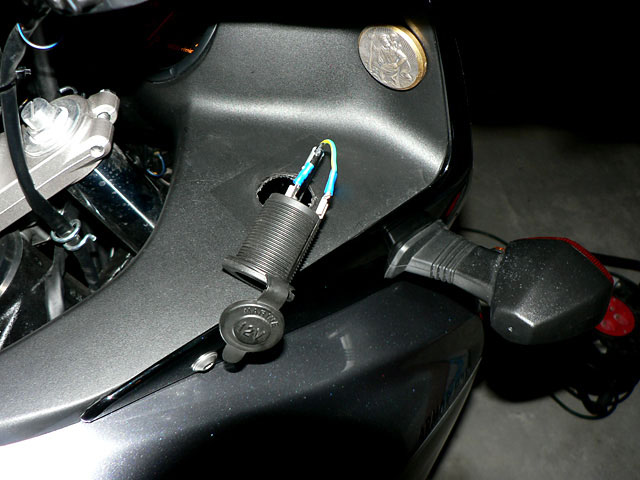

5 - Clipper l'allume cigare.



6 - Isoler les cables

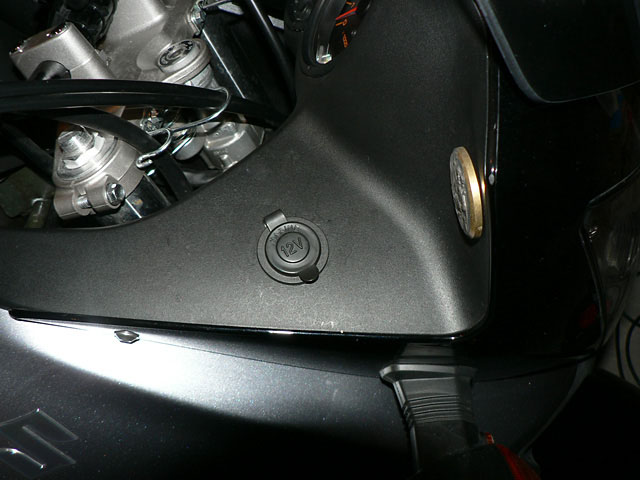

7 Fixer l'allume cigare avec la bague de fixation.



8 - Personnellement je préfère raccorder directement à la batterie car cela permet de recharger le GPS (ou le portable) pendant le pique-nique, mais on peut préférer se raccorder à un "Plus" après contact, dans ce cas voir l'excellente info de Lokiki: "Trouver un + après contact accessible sur DL 650 K7" dans la rubrique "Truc et astuces".

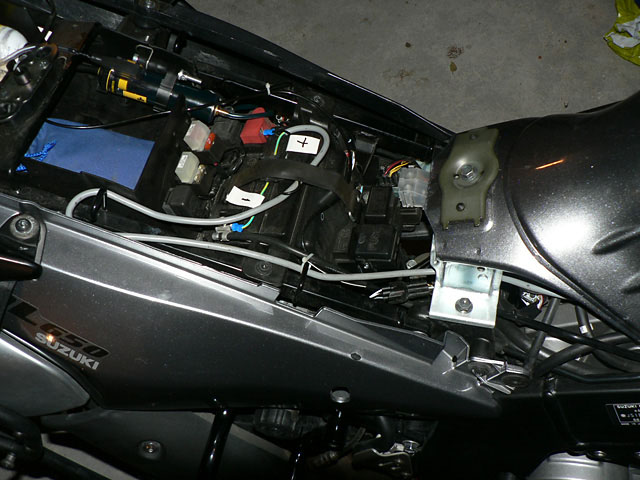

Raccorder les cables à la batterie APRES AVOIR MONTE UN PETIT FUSIBLE sur le cable qui va au "PLUS".

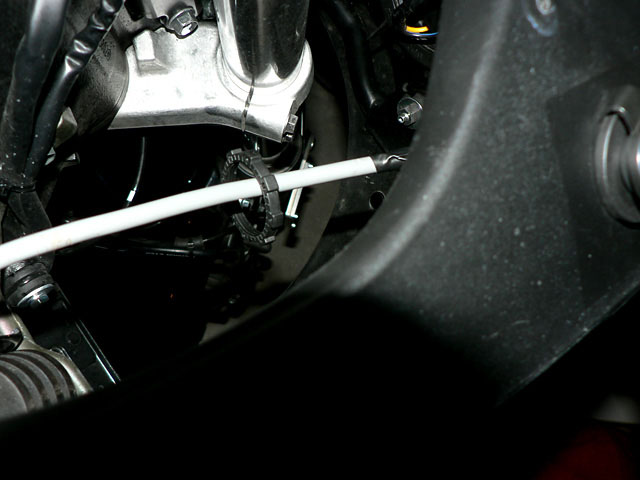

On ne le voit pas sur la photo, j'ai oublié de le photographier, mais il est sous le caoutchouc qui tient la batterie. Bien identifier les "PLUS" et "MOINS" sur les 2 cables pour un futur mécano qui interviendrait sur la Strom. Mon cable gris est un peu long, y'a moyen de faire plus court.

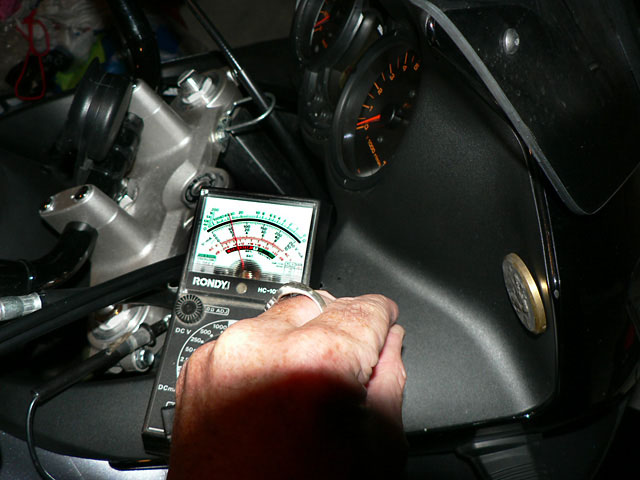

9 - Une dernière petite vérification avant le branchement final (on est jamais trop prudent).



10 - Brancher le cable d'alimentation dans l'allume-cigare

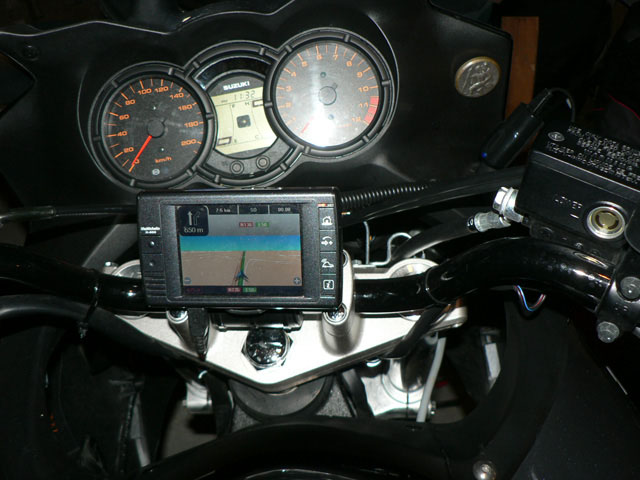

11 - Raccorder le GPS ... Et voila le travail !

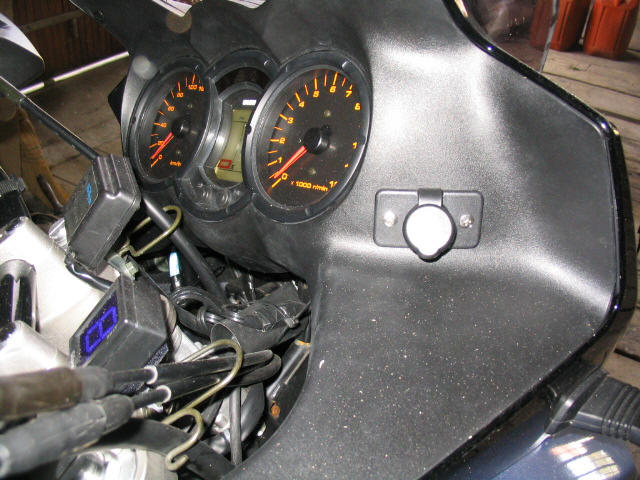

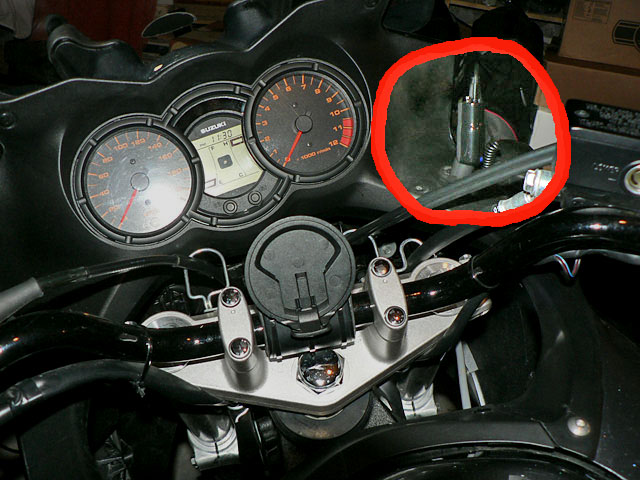

Un autre emplacement possible - Envoi de sabotiers
