 JudasBricot - le montage du feu stop adapté au top case SHAD 46

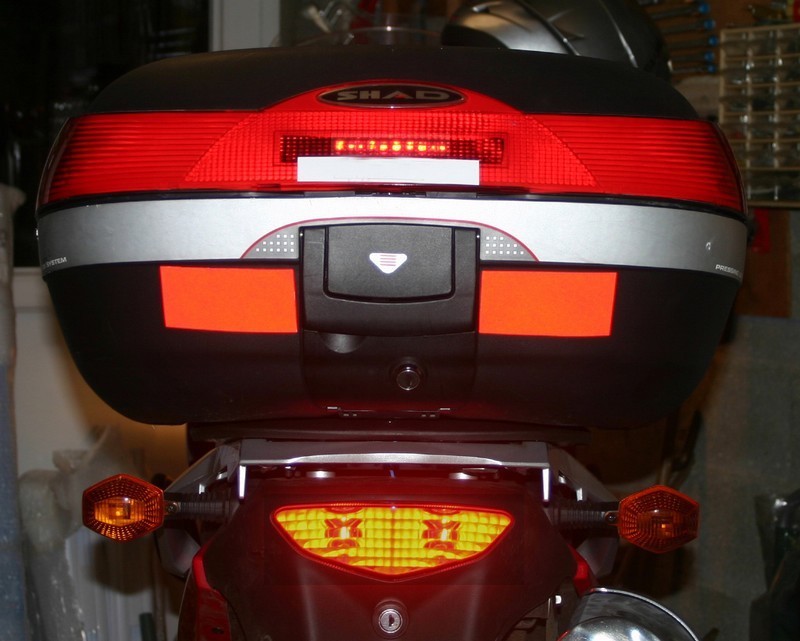

Voici la version feu stop " JOLIJUMPER " adaptée au top case SHAD46,

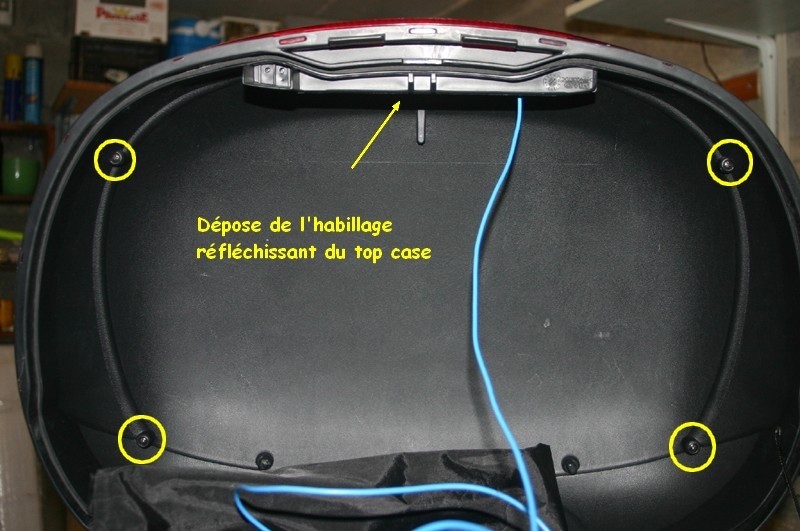

Démontage de l'habillage, pas de difficultés particulières

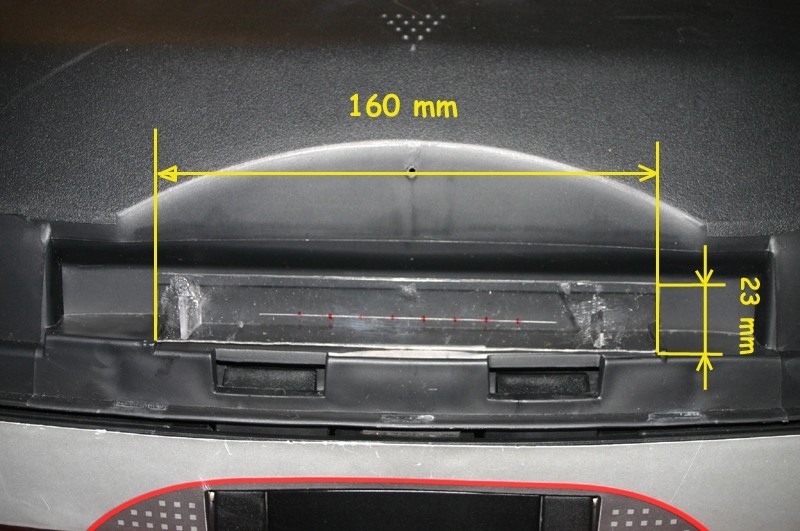

Réalisation de la platine porte LED découpée dans une feuille de plexi 3mm 50 x 50, trouvé chez Casto pour quelques €

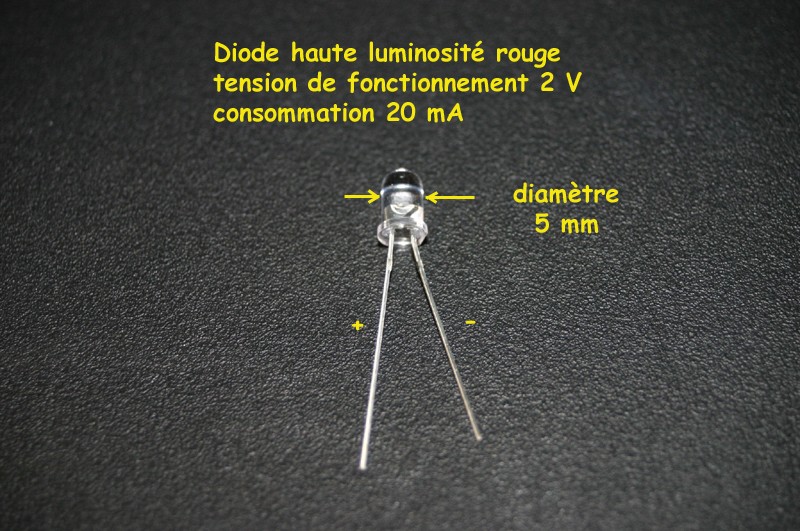

LED haute luminosité, trouvées chez Cyclades à Paris ou sur le Net ici ou

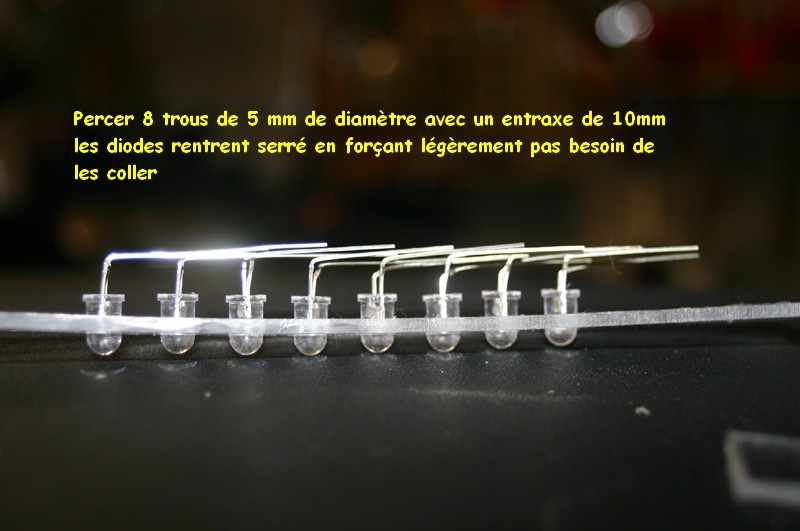

montage des LED's, déposer une petite goutte de soudure étain pour les relier entre elles, bien respecter les polarités, souder les " pattes " de même longueur entre elles

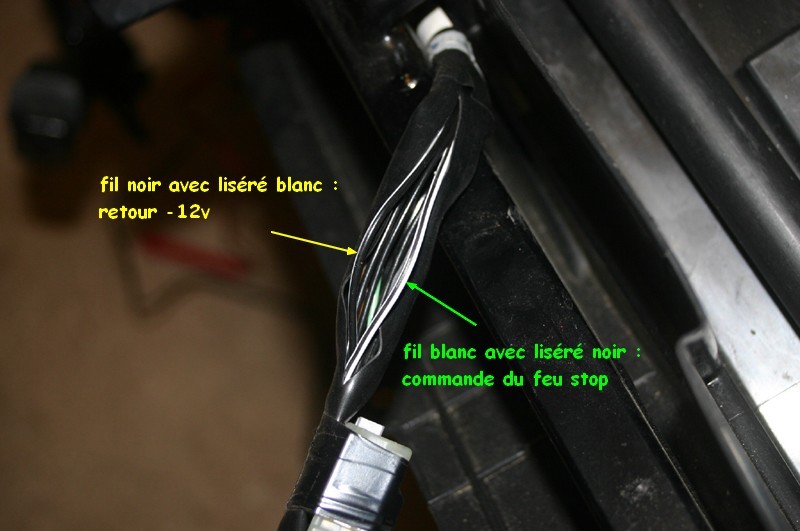

récupération du +12v de commande et du -12v pour le retour, dans le faisceau qui est le long de la selle, refermer au scotch isolant après le branchement des dominos. Recommandation : pour cette phase débrancher la batterie, ça vous évitera de changer un fusible 15A : :-)))

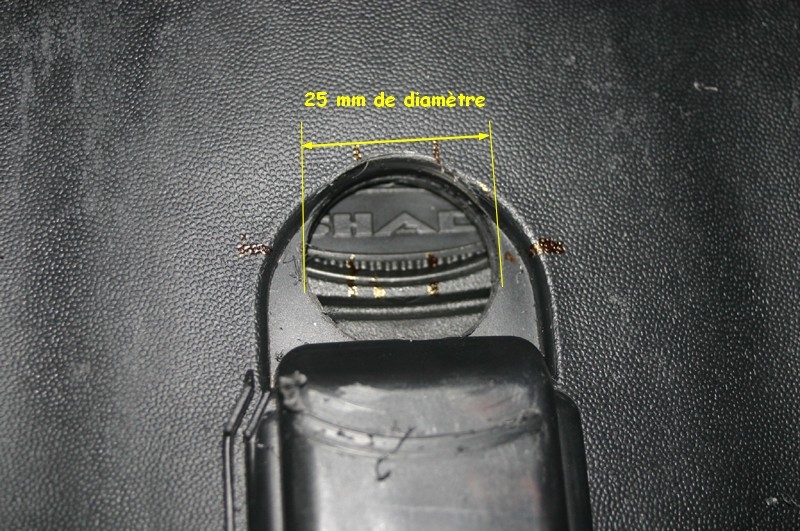

L'inconvénient du SHAD46, c'est qu'il n'a pas de perçage prévu pour installer la douille à baïonnette, j'ai donc percé avec une scie cloche un trou de diamètre 25mm, en avant du bossage contenant le loquet de verrouillage.


ma scie cloche m'a trahie ! elle a percé un trou de 28mm ou la douille " flottait " d'où le collage de la douille sur cette plaque de plexi boulonnée au fond du top case

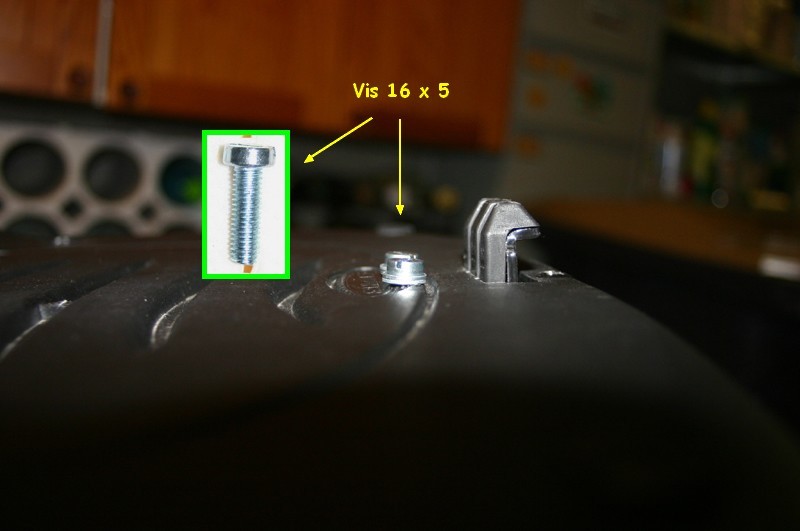

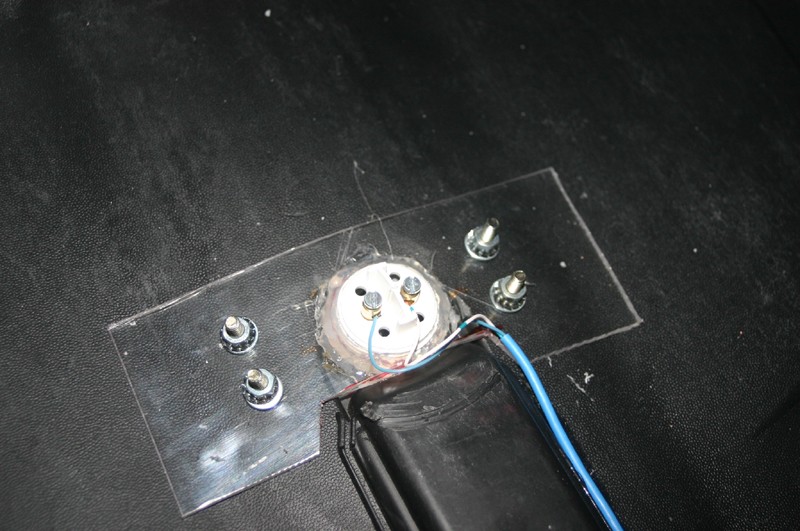

Utilisation de 2 vis 16 x 5 avec 2 rondelles sous la tête pour faire contact avec les plots de la douille, c'est la partie la plus délicate, ajuster la hauteur pour faire contact, à tester avec le multimètre en position Ohmmètre.

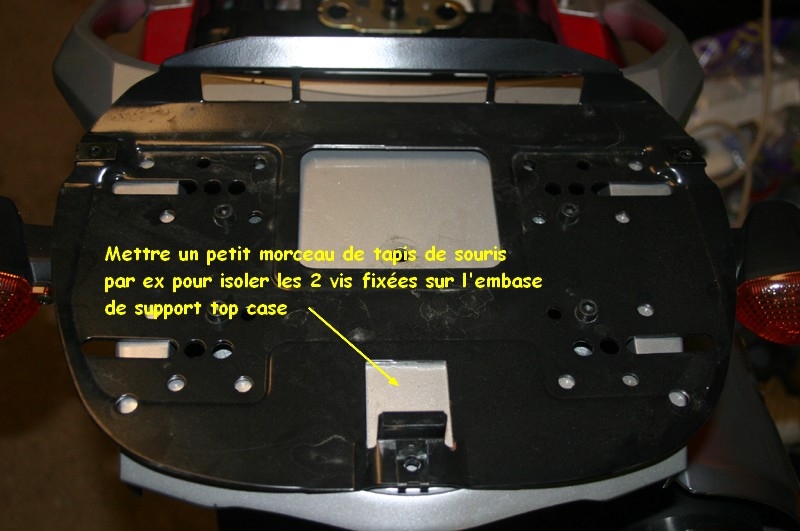

en principe les 2 vis fixées sur la platine du top case ne doivent pas toucher l'alu du porte paquet, mais par précaution (il y a +12 et -12, si ça touche vous transformez votre DL en générateur de fumée) donc -'

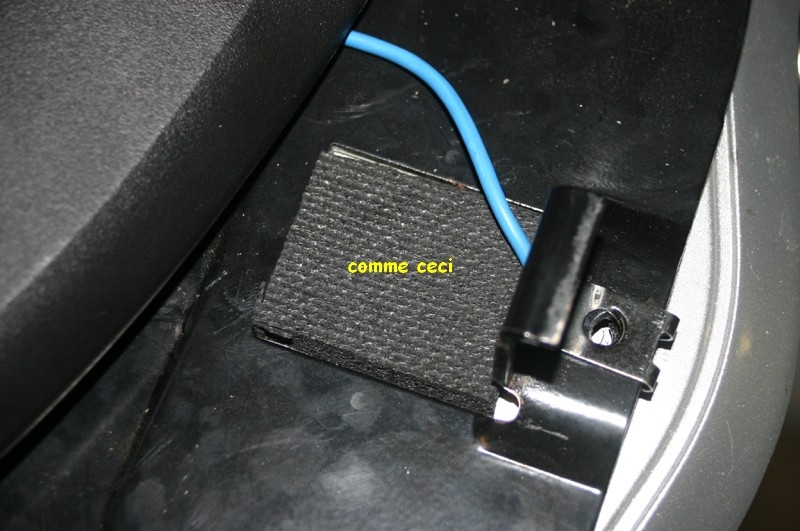

un petit morceau de tapis de souris fait office d'isolant

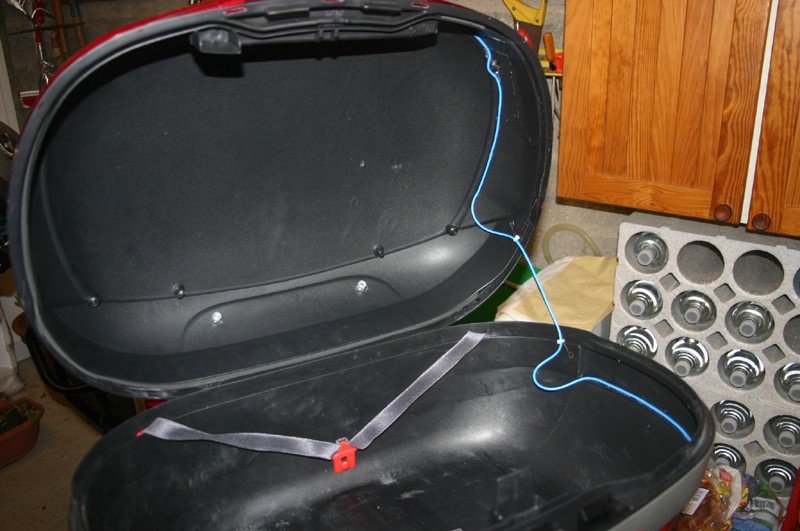

il ne reste plus qu'à fixer le fil au pistolet à colle

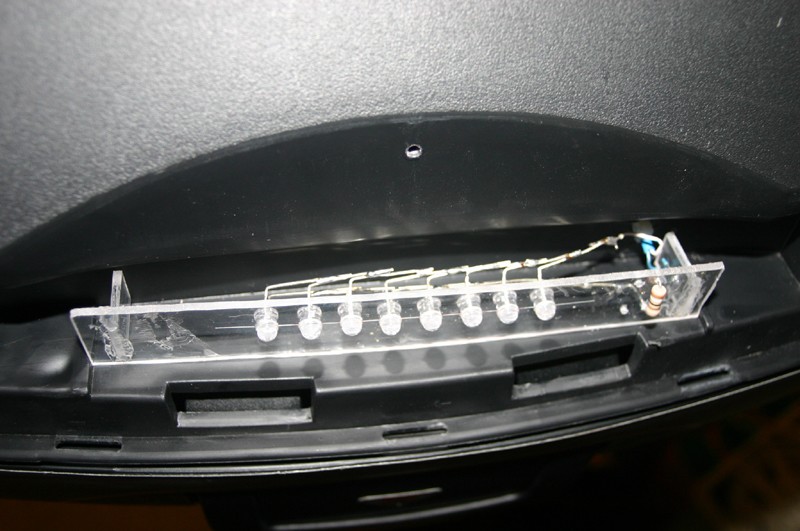

détail de la platine porte LED j'ai collé 2 petites pattes de 13 mm à la colle rapide pour la maintenir verticale et j'ai ajouté en série avec un des fils d'alimentation une résistance de 39 ohms ½ watt pour limiter le courant dans les LED, théoriquement il aurait fallu 1 watt mais pour une alimentation de courte durée à chaque freinage ça ne devrait pas trop chauffer.
