| ZXR40 - Fabrication d'une grille protège radiateur de refroidissement |
Matière nécessaire : cornière alu, un peu de "plat" alu de même largeur que la cornière, grille alu, rivets pop.

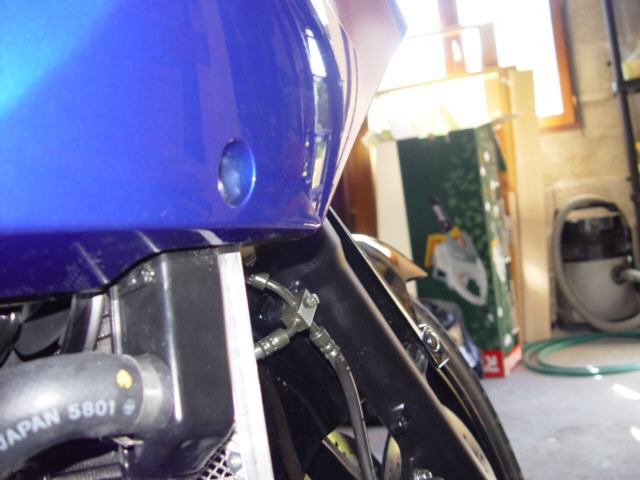

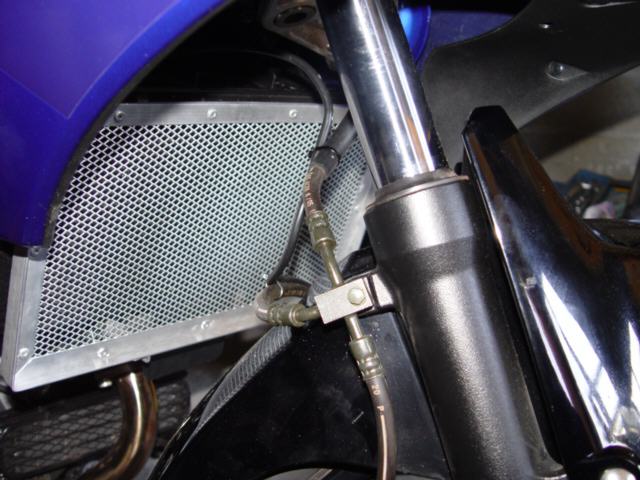

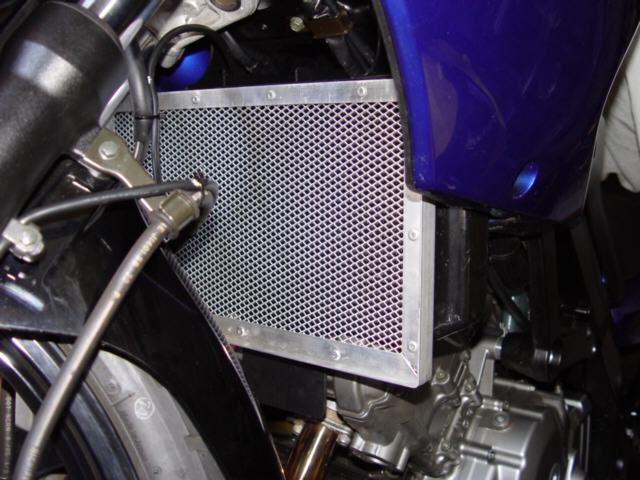

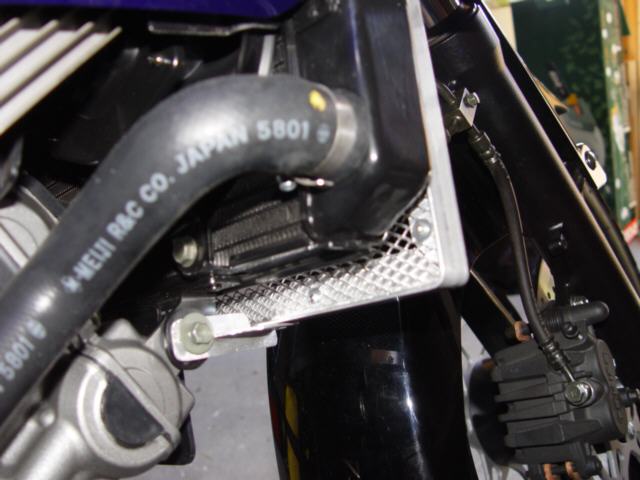

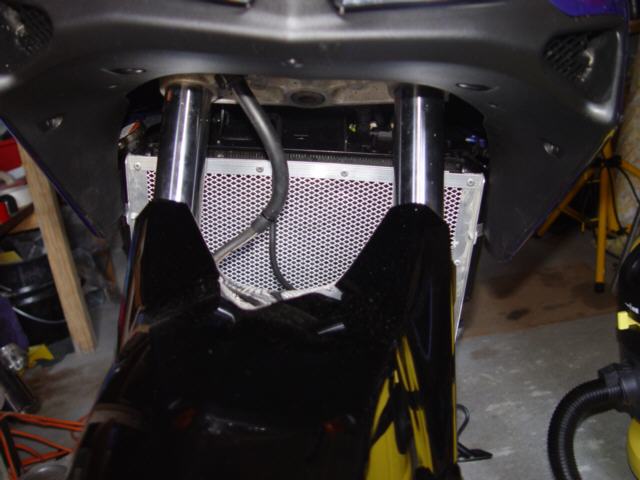

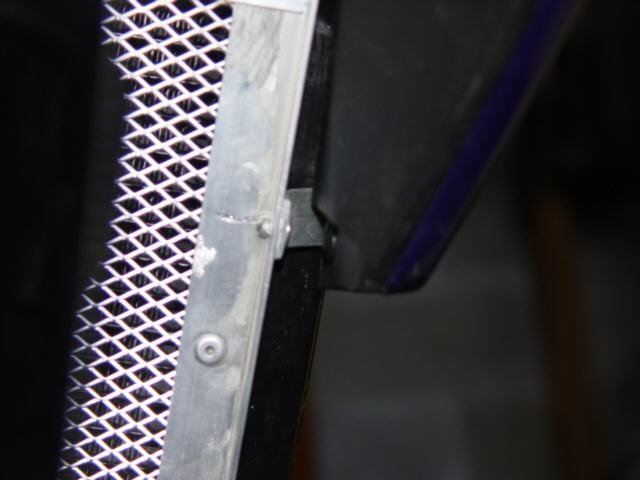

former le cadre à la dimension du radiateur en pratiquant des découpes en angle à 90° pour plier la cornière de façon à former les 2 hauteurs et la base. la partie supérieure sera faite avec le "plat", pour laisser le passage aux tubes de fourche lors des braquages maxi. Fixer la grille découpée à la dimension du cadre à l'aide de rivets pop et de petites rondelles plates (cote grille). Mettre suffisament de rivets pour éviter des vibrations éventuelles. les pattes de fixation en alu plat pour les supérieures viendront se prendre avec les vis de liaison radiateur/carénage. La patte inférieure réalisée dans un bout de cornière viendra se prendre sur la fixation inférieure du radiateur. Veiller à laisser un petit espace entre le radiateur et la grille. Ainsi, finis les risques de perforation par projection de gravillons.
