| Alain27 - Porte U derrière la plaque d'immatriculation |

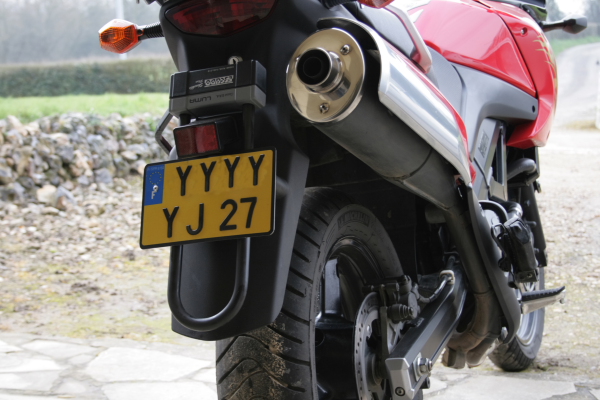

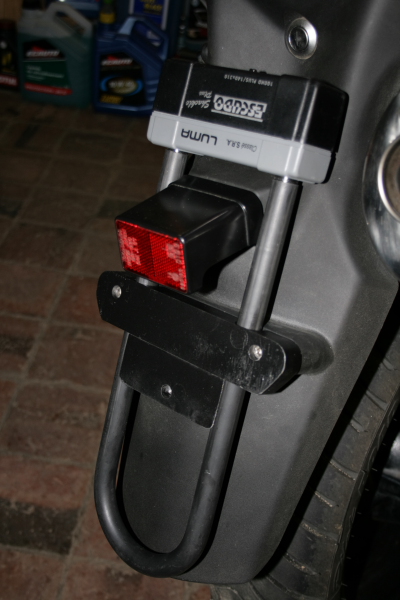

J'ai réalisé un porte U après avoir vu celui de Renaud, je voulais que l'antivol reste propre et ne choc pas trop esthétiquement. Voici le résultat,

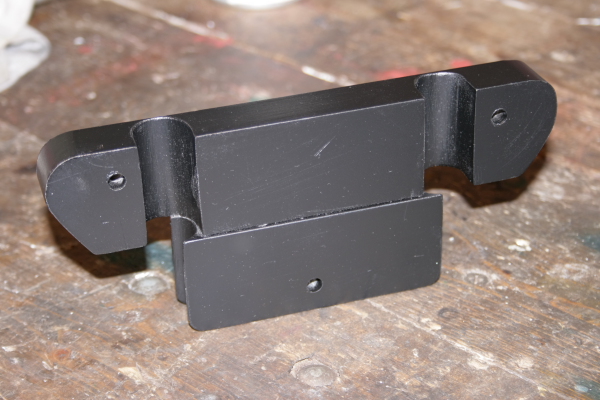

Détail du support, je n'indique pas les cotes car il faut ajuster suivant le modèle de U. Pour la réalisation il faut compter une dizaine d'heures.
L'outillage nécessaire :
scie à métaux, râpes à bois ronde et plate, lime à métaux ronde et plate, tourne à gauche, taraud de 6 mm, perceuse, forêts de 6 (passage vis), 10 (lamage têtes de vis), 13 (avant trous passage anse) , avec un forêt de 18 mm j'aurais sans doute gagné 4 heures.
Il s'agit de deux pièces taillées dans de l'aluminium de 40x20 mm, il faut une barre de longueur 190 et l'autre d'environ 140 mm.
Celle du haut comporte deux passages correspondant à l'entraxe du U, la réalisation de ceux-ci demande pas mal d'efforts :
percer deux trous de 13 mm (capacité maxi de la perceuse).
scier à la bonne largeur suivant le bon entraxe.
arrondir avec une râpe à bois ronde.
finir avec une lime à métaux ronde (queue de rat).
La pièce du bas est réalisée suivant le même principe, ajuster avec patience afin de ne pas avoir trop de jeu.
Ces deux pièces sont assemblées par deux vis longues, têtes noyées dans des lamages (en dessous).
Fixation au garde-boue par trois vis diamètre 6 mm, mettre absolument des rondelles sous les écrous ainsi qu'une entretoise entre support et garde-boue pour la fixation du bas. Ne pas oublier le petit coup de peinture sans en mettre dans les passages d'anse. Le revêtement caoutchouc de l'anse (sur ce modèle) ne facilite pas le glissement, un peu de lubrifiant " A tout faire" règle le problème.
L'éclairage de la plaque reste fonctionnel, le passage pour la clé d'ouverture de la selle est conservé, mais il faut être prudent lors de l'achat du U, certains modèles peuvent être plus encombrants. Le mien est un "Luma" modèle "Escudo" de 140 x 310 mm.
