 Richelieu - Montage des manchons Tucano Urbano R323N sur DL650

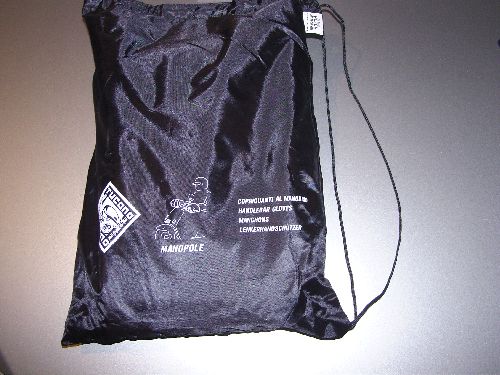

Tout d'abord, le produit se présente de cette façon dans une poche en toile

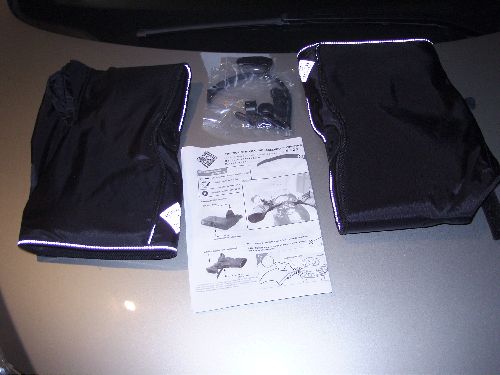

Voilà les manchons sortis de l'emballage avec la notice et les accessoires

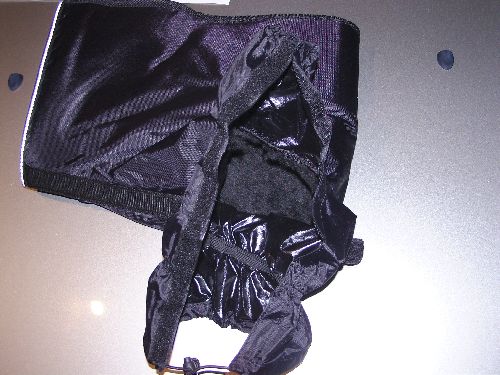

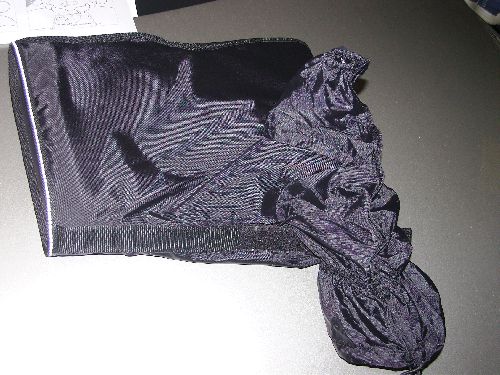

Celui de gauche avec les gaines du guidon et du rétro sorties



Le même avec le velcro de ses gaines défait

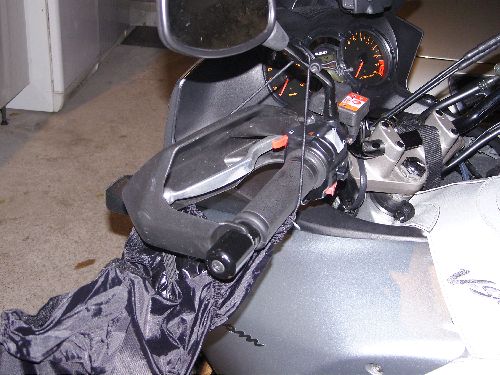

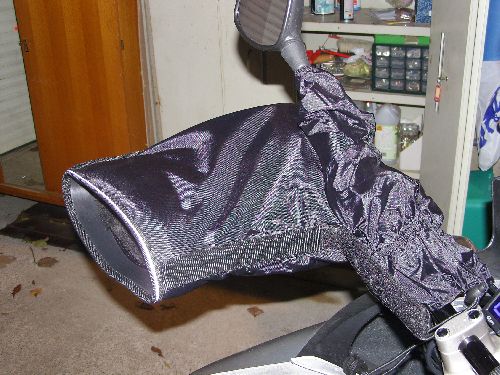

Enfilage du manchon en faisant tout d'abord passer l'élastique au dessus du rétro

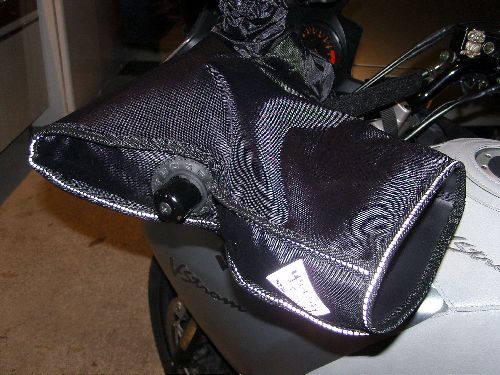

mise en place du manchon sur le pare main et passage de l'embout de guidon dans l'oeillet, c'est pas facile. Mettre un lubrifiant pour faciliter l'enfilage

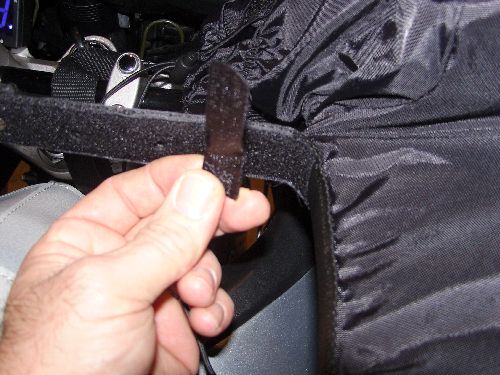

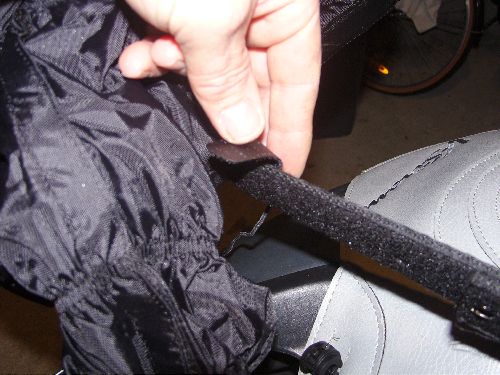

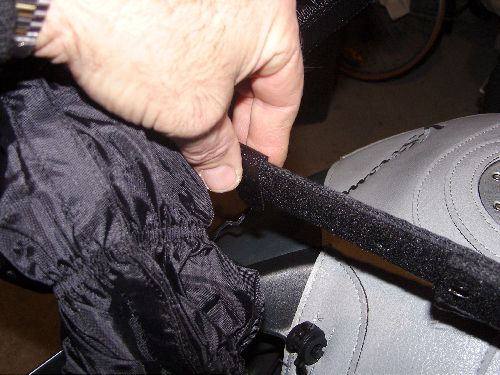

Pliage à 90°de la tige de velcro avec âme métallique

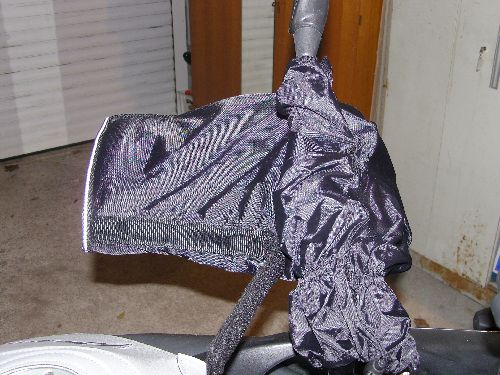

remise en place du velcro sur les gaines rétro et guidon et serrage de l'élastique à cet endroit

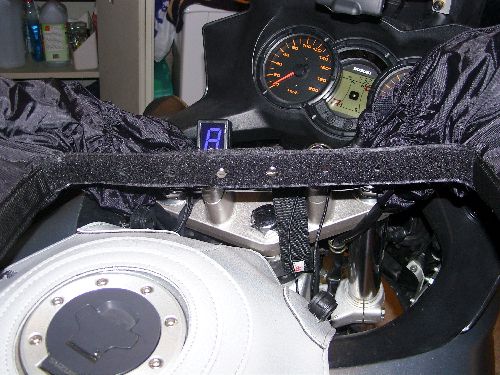

Après avoir fait la même chose de l'autre côté, on réuni les deux tiges velcro avec âme métallique ensemble (avec l'aide d'une double vis fournies), ce qui permet de bien ramener vers le centre de la moto, les deux manchons et de bien dégager ainsi les commandes (cligno démarreur etc… )

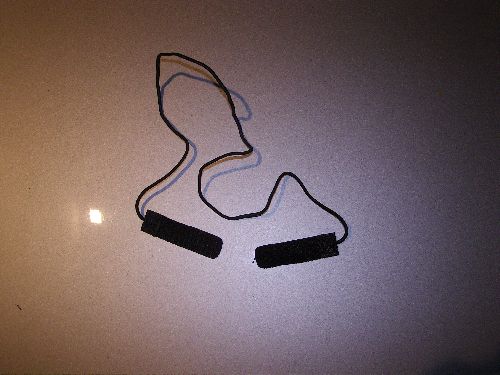

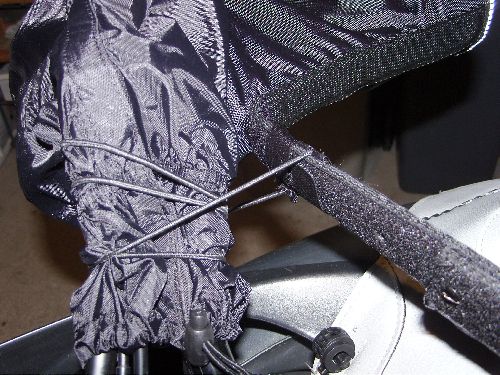

Petit élastique avec embouts velcro pour fixer les gaines au guidon et ainsi éviter qu'elles battent au vent

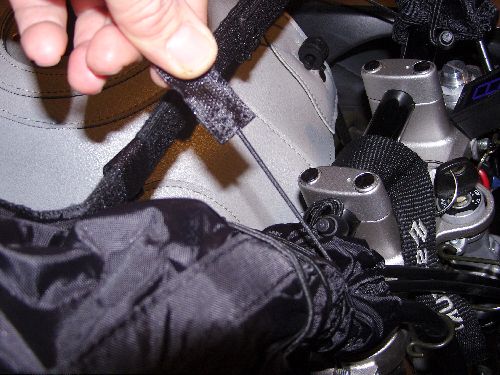

Voici une façon de les installer











Le résultat lorsque les élastiques sont en place

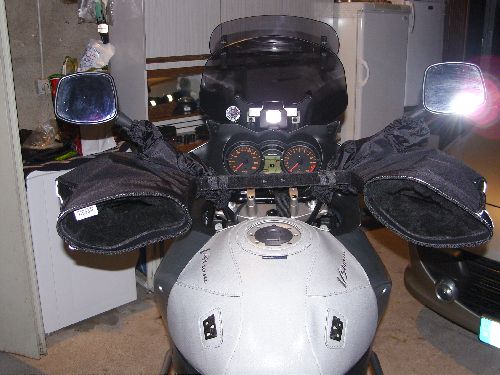

Le résultat final, l'esthétique est discutable mais l'efficacité est au rendez-vous.



J'ai rajouté un bout de scotch noir autour la tige du rétro, enserrant la gaine de façon à ce que l'eau ruisselante de rétro, ne s'écoule pas à l'intérieur du manchon.
