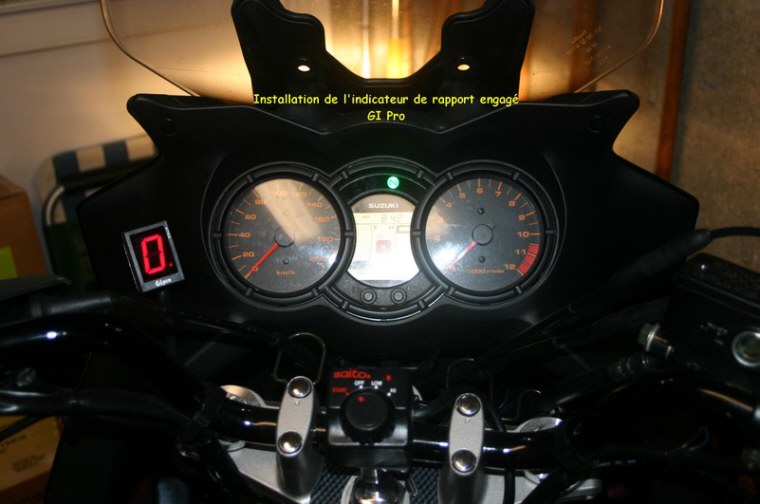

 JudasBricot - Montage du Gipro


Télécharger la notice en français pour le paramétrage du GiPro



Pour être à l'aise pour travailler, j'ai démonté le cache noir gauche, le passage le plus simple et avec le moins de démontage remontage possible c'est de passer le fil et les connecteurs du GiPro dans le flanc de carénage gauche sans le déposer

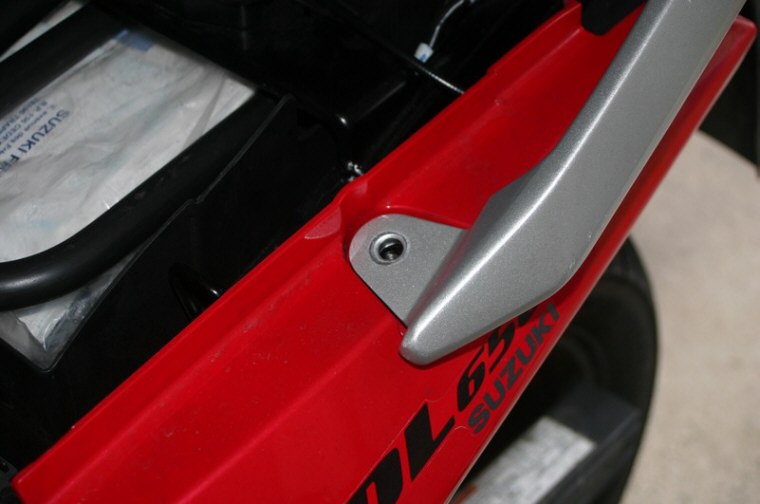

Enlever les 3 rivets plastiques du cache arrière et enlever la vis du porte paquet,

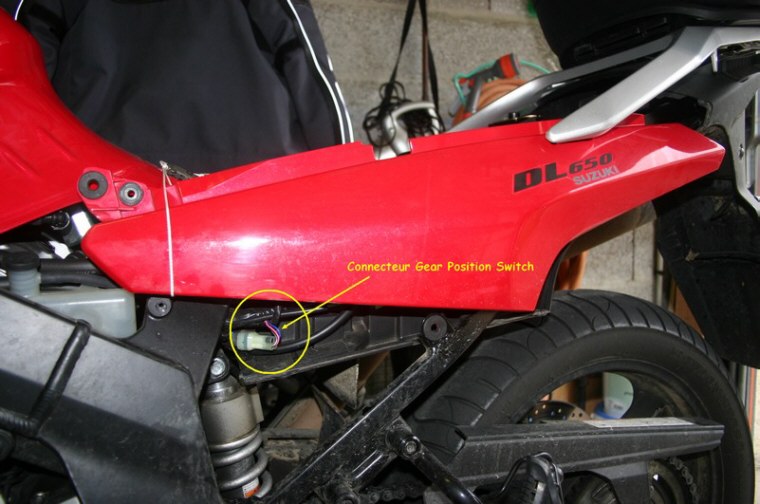

le cache va basculer horizontalement, découvrant le Gear Position Switch sur lequel se branche le GIPro

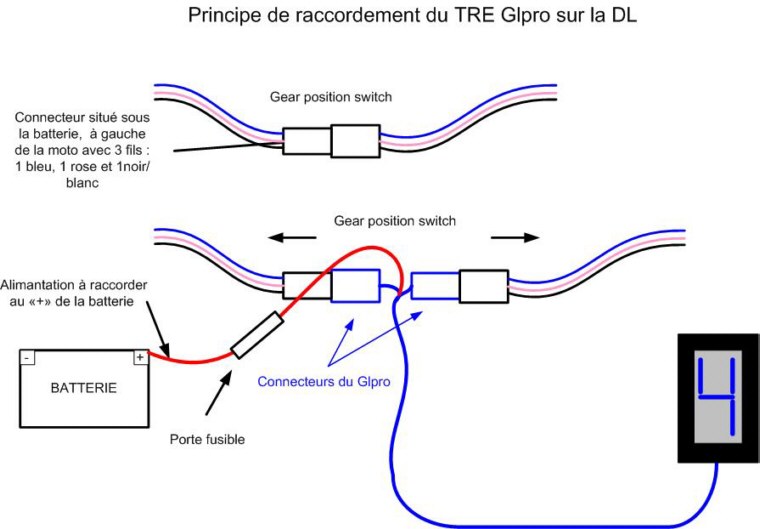

Voici le principe de raccordement GIPro



Passer le câble du GIPro derrière le cadre pour l'ammener à proximité du Gear Position Switch

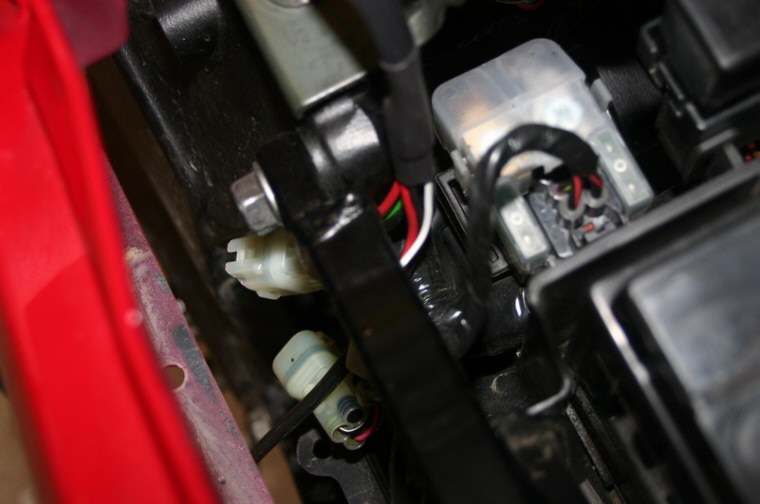

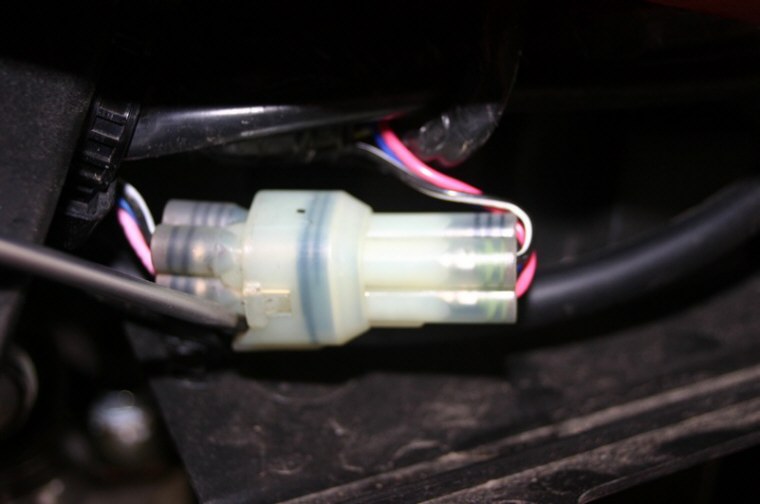

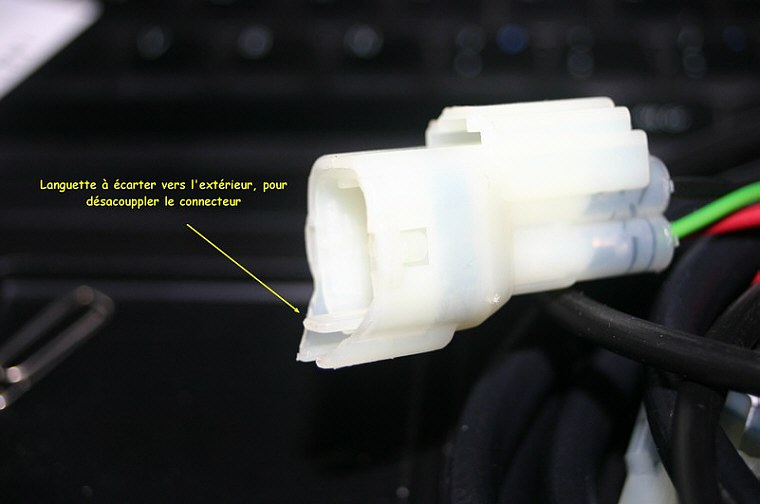

Et voici le meilleur moment : l'ouverture du connecteur Gear position Switch, utiliser une petit tournevis plat visible sur la photo, du côté de la petite "casquette" du connecteur il y a une petite languette qu'il faut délicatement soulever vers l'extérieur du connecteur pour séparer les 2 parties, ne pas s'énerver, en tatonnant un peu j'ai du mettre 2 minutes.

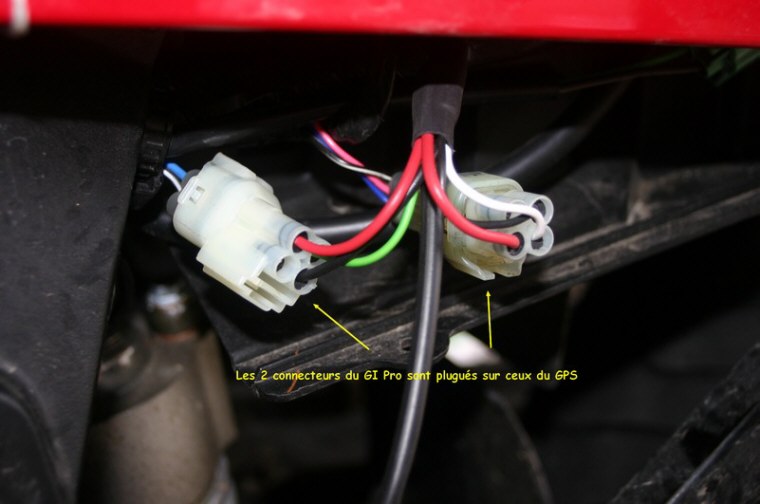

Ensuite c'est un jeu d'enfant, on reconnecte les 2 éléments du GiPro sur ces connecteurs.



A ce stade on peut remonter le cache arrière, et refixer le porte paquet

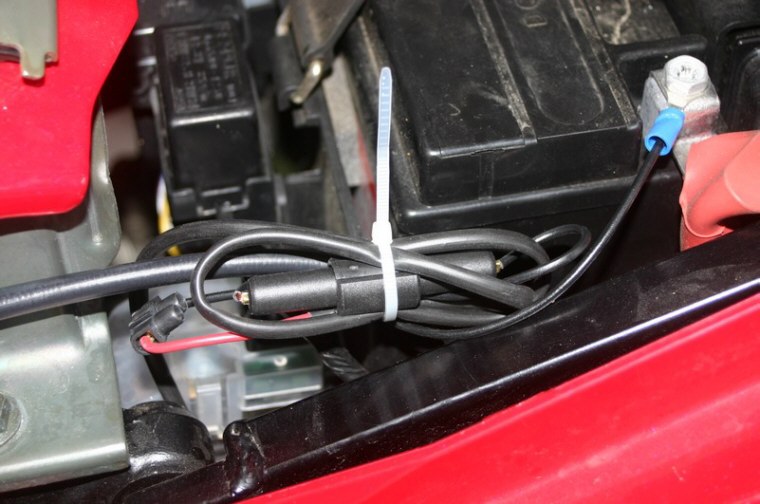

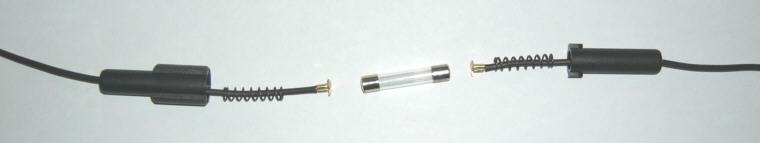

Il reste le montage du porte fusible - Fortement conseillé - (à acheter séparément, non fourni avec le GiPro, fusible conseillé : 1A), raccordé au gros fil rouge du GIPro par un domino d'un côté et une cosse à oeil de 8 mm pour aller sur le "+" de la batterie de l'autre. Attacher avec un collier rilsan l'excédent de câble

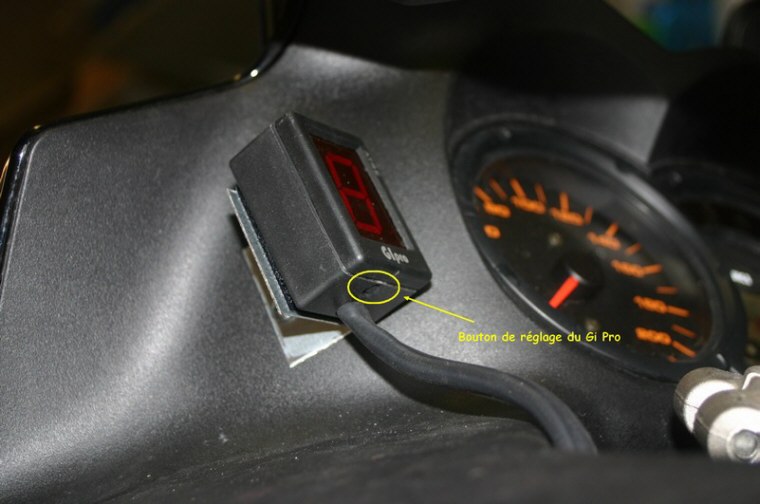

C'est terminé, il ne reste plus qu'a tester les différents réglages avec le bouton montré sur la photo.

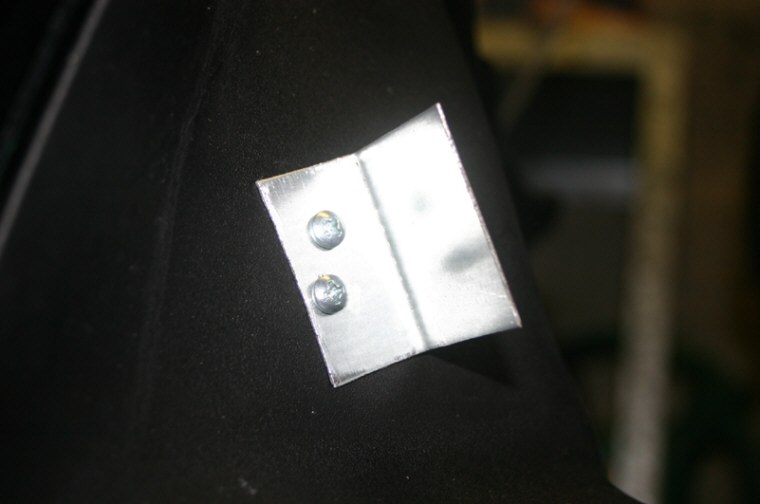

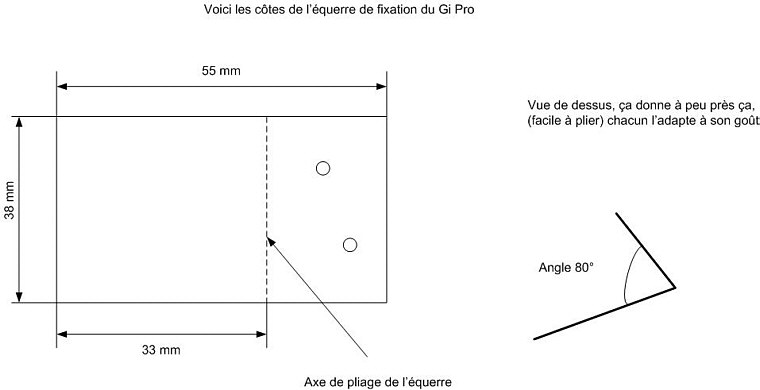

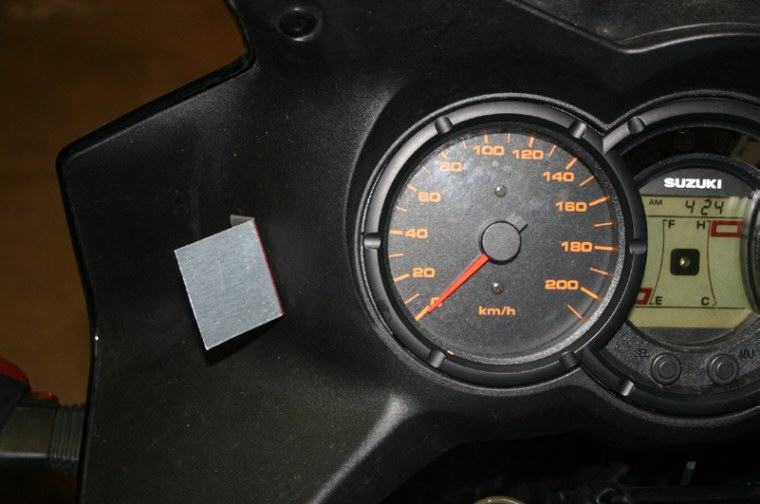

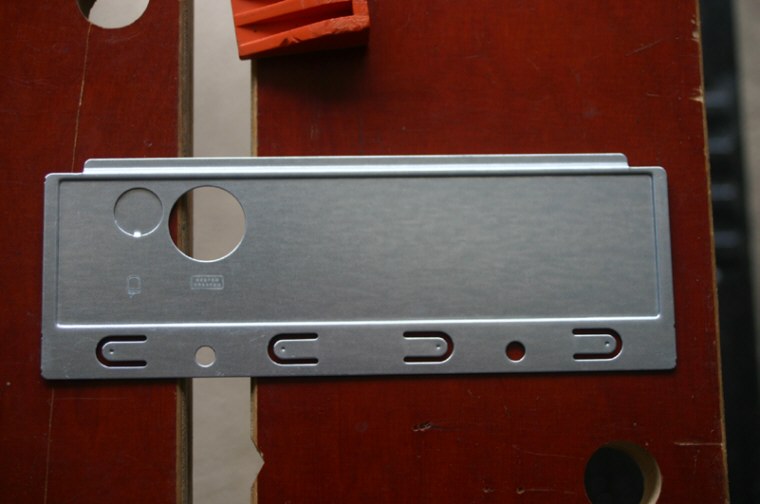

ayant installé le GiPro à gauche du compteur, j'ai confectionné une petite équerre réalisée dans une plaque de métal de 1 mm d'épaisseur récupérée sur un boitier d'ordinateur

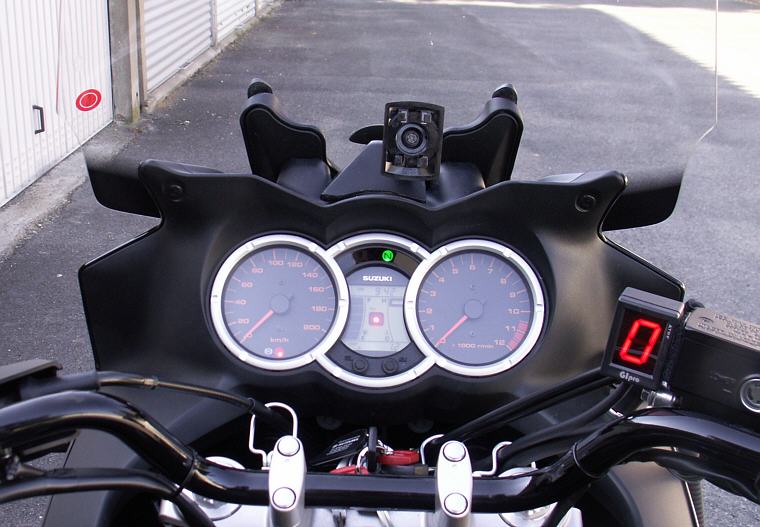

Diverses installations de l'indicateur de rapport engagé du GiPro :
Tortuevolante

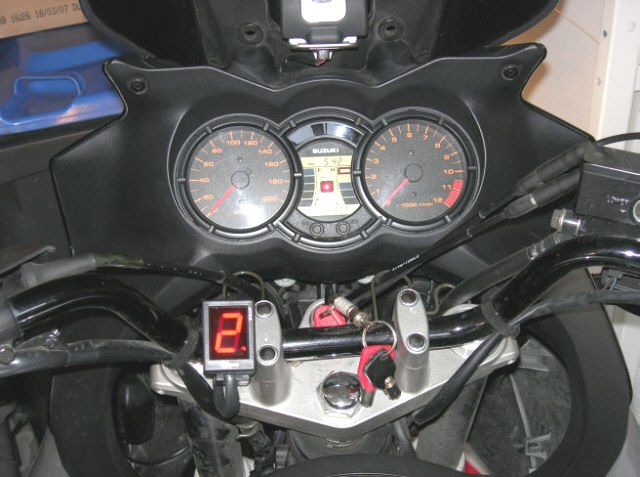

Kinemad
fixation sur le guidon avec un support de gadget Mac Do récupéré sur le vélo de son fils

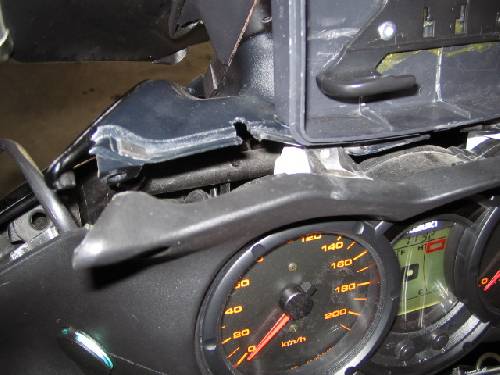

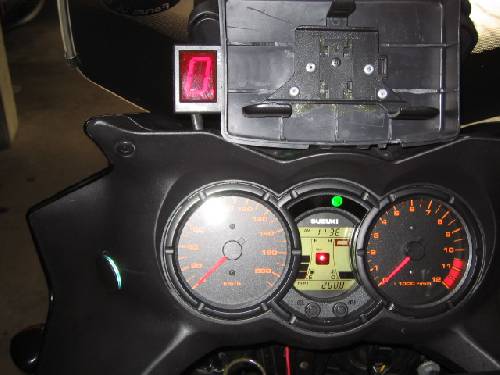

Luluone - cliquez sur la photo pour voir le mode de passage du fil

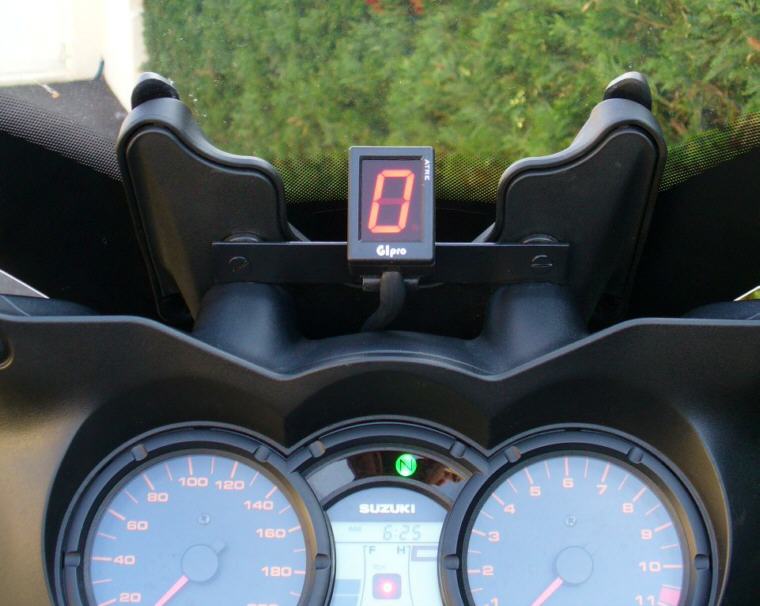

Laurent

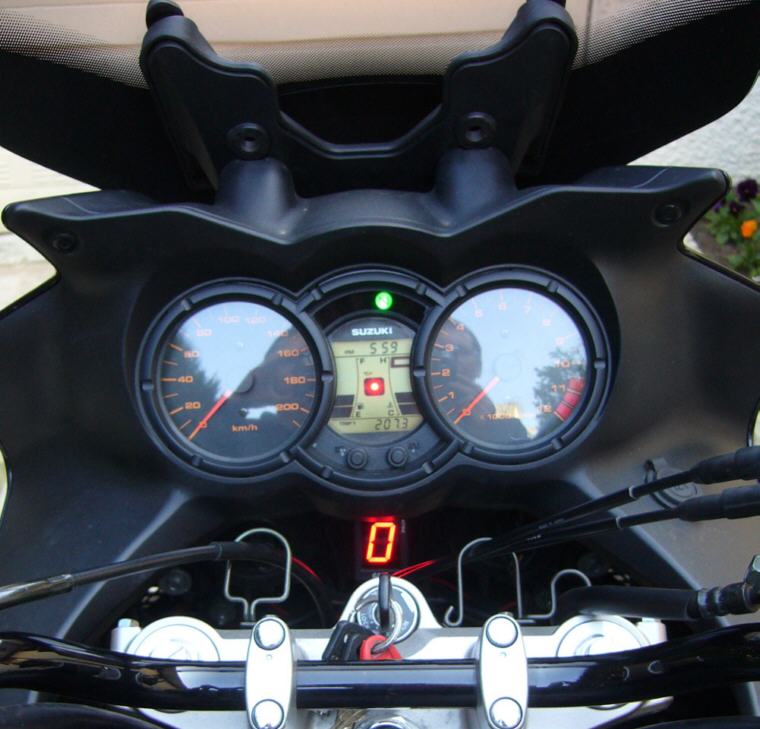

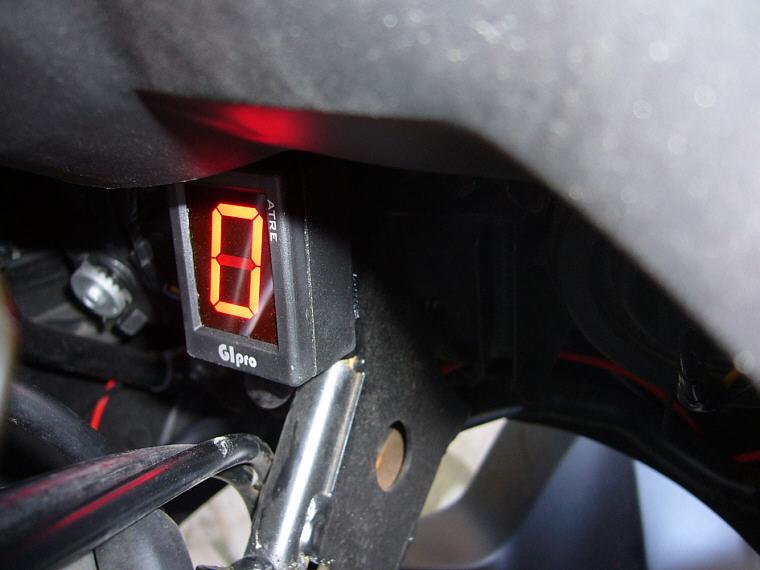

Skalawax - cliquez sur la photo pour voir la fixation

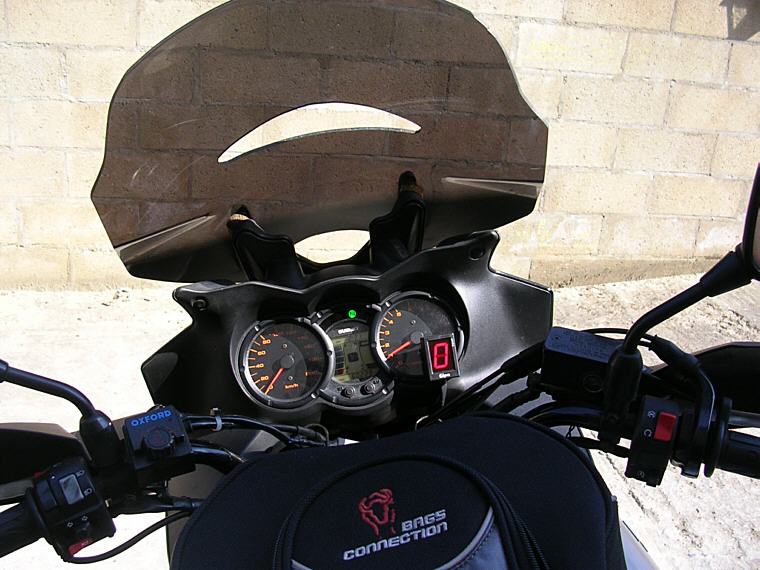

Tophetophe - collé sur le bas du compte tours

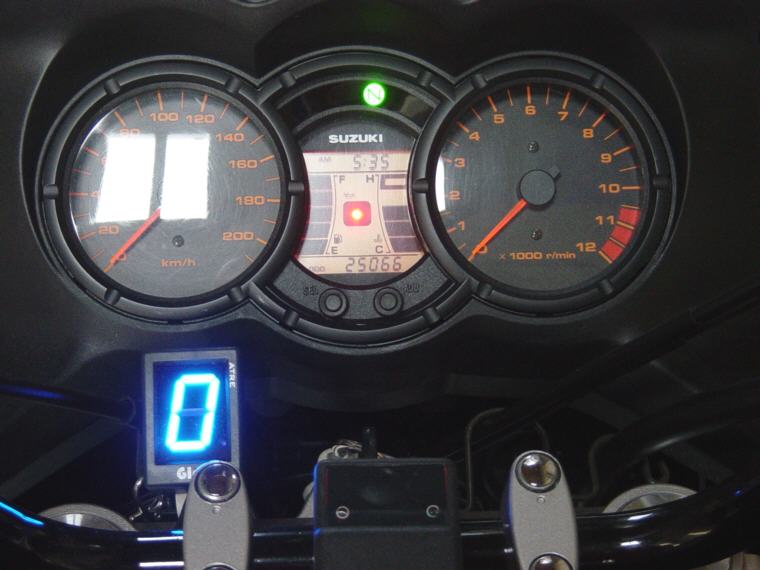

richelieu
le TRE est collé au double face sur une patte en alu fixée au T de fourche avec le boulon qui tient le passe câble
