 Stan60 - Fixation du U sur support de bagagerie Suzuki


Lors de l’achat, j’ai fait équiper la moto d’un support accueillant le top case et les valises Suzuki, et assurance oblige, j’ai acheté un antivol en U Xena , lourd et encombrant, qui comporte une alarme intégrée de détection de chocs et de mouvements. Le problème de ce U, c’est qu’il ne passe pas sous la selle, et qu’il met dangereusement en péril les objets fragiles qu’il côtoie dans les bagages. J’ai donc profité de l’espace existant entre la roue et le support de valise gauche pour trouver un dispositif permettant de le caler à cet endroit.

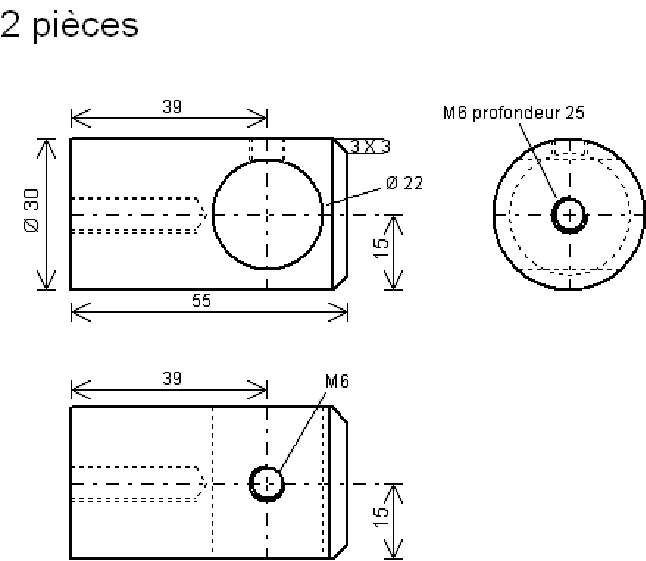

Il se compose de 2 sections de cylindre métallique plein de 30 mm, qui viennent se fixer perpendiculairement à l’armature du porte bagage. La première est vissée sur la vis qui maintient la pièce sur laquelle vient se poser la valise à l’avant, la seconde est fixée sur le montant vertical du support, il n’y a donc qu’un seul perçage à réaliser sur le support de valise pour réaliser ce montage. Une molette perpendiculaire à la pièce vient bloquer le U.

Cette solution me permet , avec ou sans bagage, de toujours avoir l’antivol sous la main, facilement accessible) et grâce à l’électronique, de disposer d’un alarme à détection de mouvement si par exemple je veux m’arrêter quelques minutes, sans avoir à mettre le U en place sur la roue.

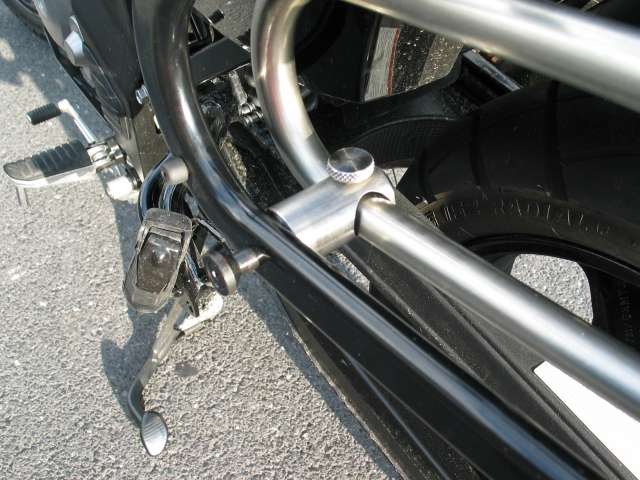

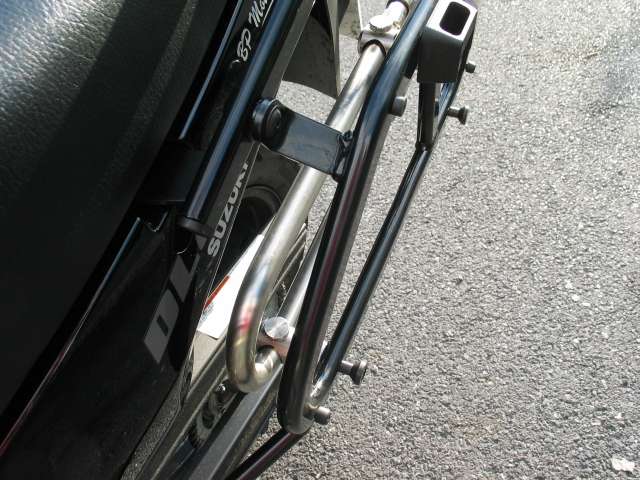

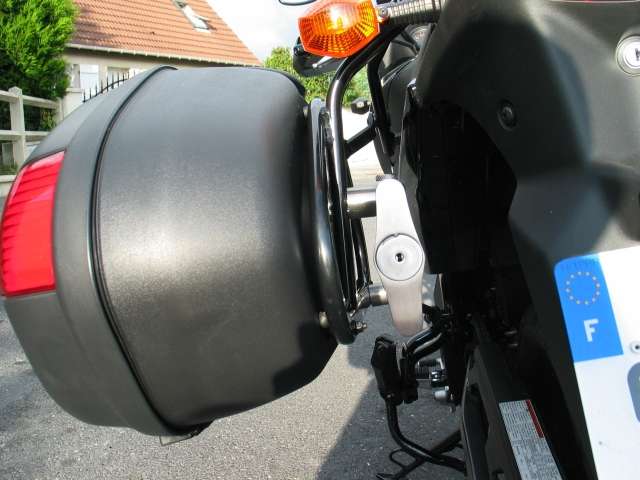

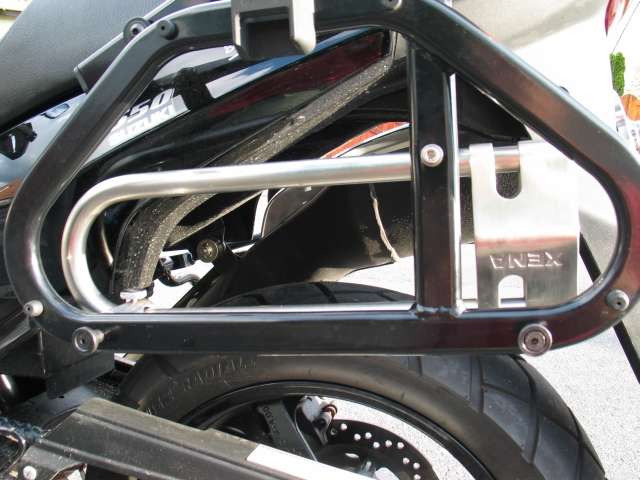

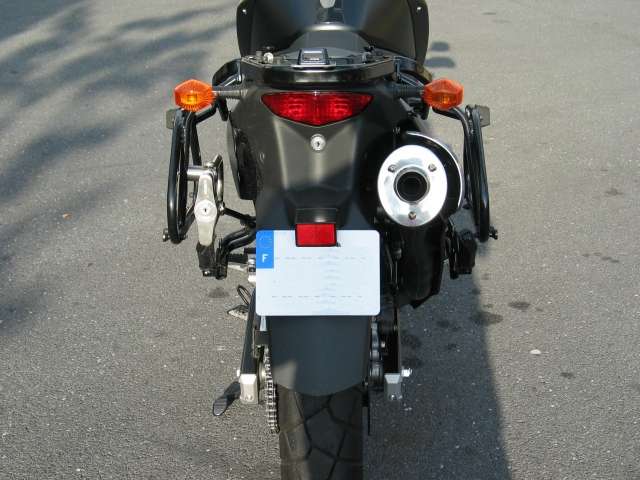

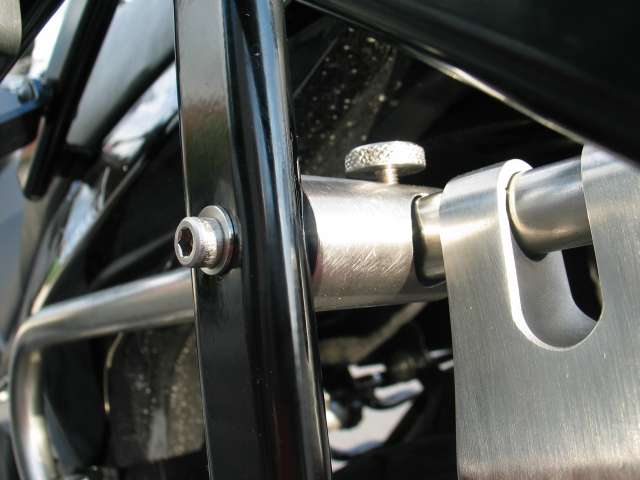

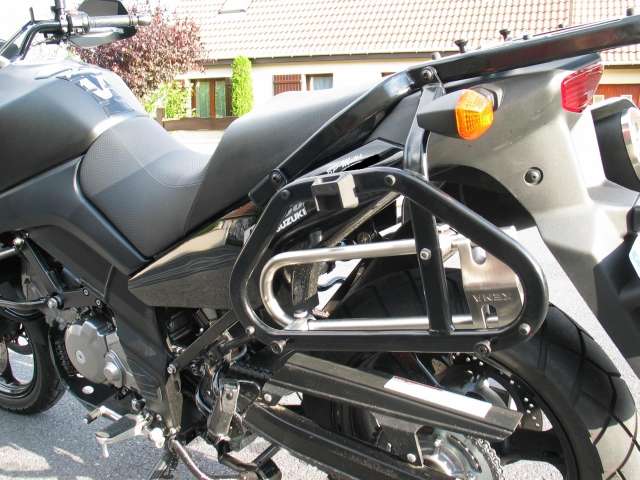

Un dessin étant souvent plus efficace qu’un long discours, je joins quelques photos du dispositif en place.

Je dois avouer que je n’ai pas réalisé cette pièce à la maison, car je ne dispose ni de l’outillage, ni des compétences requises en matière de fraisage. Merci donc à Raymond (il se reconnaîtra…), à qui cette confection n’a pris que quelques dizaines de minutes.
