 TUTOS ENTRETIEN DL650 - DEMONTAGE - BRIDAGE - SÉCURITÉ

Tutos entretien sécurité démontage bridage - Vous tes ici
Tutos montage et branchement d'accessoires (hors GPS)
Tutos amélioration de la protection - bulles
Tutos créativité modifications et divers
Tutos installation GPS - Outils de navigation

 Michio - Le décollage des étiquettes
Le coin se soulève facilement.
Puis chauffage de l ensemble de l étiquette...
Et ça part tout seul ...

Ne pas trop chauffer pour ne pas désolidariser le film du dessus du plastique du dessous. Tirer bien par le bas, en soulevant doucement (ne pas tirer le plastique vers le haut, il se déchire).
Reste plus qu à nettoyer les petites taches de colle.
 Clacson - Le réglage des rétroviseurs
Attention à la casse

Approchez vous au mieux du réglage final en réglant d'abord le support par rapport au guidon, et ensuite seulement le rétroviseur par rapport à son support.

Sinon... comme sur la photo !

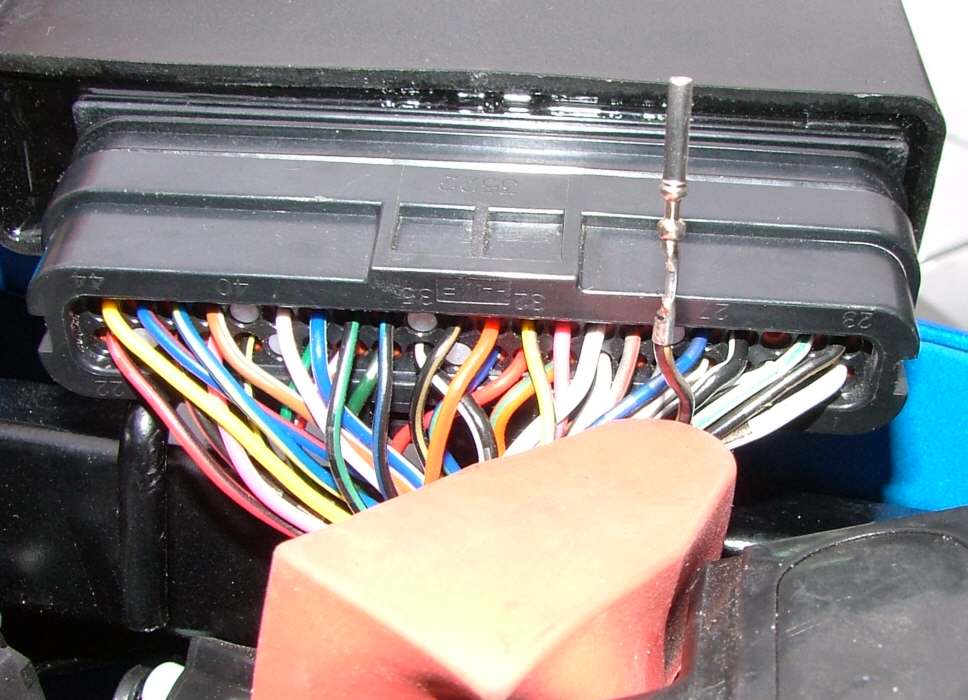

 Bégé - infos sur le débridage de la DL 650 K4 K5 et K6
La DL 650 K5 et K6 neuve (les modeles 2005 et 2006 avec le cadre noir), est d'origine soit en 34 cv (pour carte grise avec genre MTT1) soit en 68 cv (pour carte grise en MTT2), et, si tu es en 34 cv, et si tu as le permis et l'age qui va bien, le conc. te la débride à la révision des 1000 km (juste le fil 25 à débrancher sur le boitier CDI). C'est aussi vrai pour les modèles K4 (cadre teinte alu) livrés a partir de juin/juillet 2004.

Si elle n'est pas bridable (K4 d'avant juin/juillet 2004 - le repère : les fils ont des petits points au lieu d'être striés comme sur la photo), le genre précisé sur la CG est MTT2 et il n'existe pas à ma connaissance de kit de bridage. Merci à Trixit pour la photo.
debridage suzuki dl650 v-strom
Cliquez sur la photo pour l'agrandir
Si ta carte grise est en MTT2 = 68 cv : RAS, ton conc débride soit à la mise en route, soit à la révision des 1000 km à la fin du rodage (à lui rappeler, car certains oublient de le faire).

Si ta carte grise est en MTT1 = 34 cv (25kw) = Ta DL devait être bridée (ou l'est encore) Fil 25 (ou fil 24 partir de la K7) à faire débrancher sur le CDI ET re-passage par la case préfécture pour faire modifier la carte grise en MTT2, avec 30 ou 38 euros à payer je crois.

Si tu as une carte grise en MTT1 alors que tu as + de 20 ans, le conc en est responsable, c'est une faute de sa part et il doit t'apporter réparation (faire modifier la cg à ses frais).
Fais gaffe, si tu es débridé (pas toi, ta DL...;o) avec une carte grise MTT1, t'es pas en règle avec ton assurance, faudra faire modifier ton contrat d'urgence avec ta nouvelle carte grise.
En cas de sinistre, et de vérification (c'est ce qu'un expert fait en premier...) tu n'es pas couvert !
Il est par contre banal de se retrouver avec une carte grise précisant MTT2 et une puissance de 25 KW, car le type mines de l'immatriculation initiale correspondait à cette puissance, ça ne semble pas être un problème pour l'assurance, ni en cas de contrôle.
Réagis vite !
NE FAIS RIEN TOI MEME, FAIS TOUT FAIRE PAR TON CONC.
Rappel : Machine bridée en 34 cv = bridage électronique, régime moteur limité à 7500 tours.

 Zop - le débridage de la DL 650 K7 (ABS ou pas)
Pour vérifier si votre DL 650 K7 a bien été débridée par votre concessionnaire. Comme dit plus haut, vérifiez aussi la mention MTT2 sur votre carte grise.

cliquez sur la photo pour ouvrir la page
debridage suzuki dl650 K7
 Bégé & co - Calages intempestifs aux changements de vitesses
Quelques solutions :
- Régler le ralenti entre 1300 et 1400 trs/mn (K4 / K5).
- Faites enrichir les bas (+10) et moyens (+5) régimes par votre concessionnaire (K4 / K5).
- Sur quelques modèles K6, il peut s'agir d'un CDI défectueux. Le montage d'un GiPro avec TRE activé peut solutionner le problème, il apportera également de la souplesse moteur...
- Attention au carburant sale (cuves brassées... présence d'eau, fuyez les stations en cours de réappro).
- Vérifiez que la mise à l'air du réservoir n'est pas bouchée.

Retours d'expérience
Steeve2b (extrait d'un post sur le forum)
- Après plusieurs passages chez le concessionnaire, et après plusieurs réglages TPS et richesse, le problème persistait toujours. Lors du passage à la valise, le mécano me dit qu'il à un code panne sur le capteur d'embrayage (celui qui permet de démarrer la moto), et effectivement, saoulé de devoir embrayer à chaque démarrage, j'avais connecté en direct ces deux fils. Il m'explique alors que ce capteur ne sert pas qu'à démarrer mais il envoi aussi un signal à l'injection à chaque changement de rapport ! Vous me suivez ? ;-)
J'ai donc remis ces fils et comme par magie mes problèmes de calages ont disparus...
En conclusion si vous avez comme moi la bonne idée de supprimer ce dispositif, vous aurez des problèmes de calages !
 B g - calages (extrait d'un post sur le forum)
Depuis quelques temps, ma K9 qui vient de passer les 79000 calait fréquemment sur le retour au ralenti après un passage à régime moyen ou élevé...

cliquez sur la photo pour ouvrir la page
 Achylles et Pascalou - Vidange du circuit de refroidissement
Défaire la vis de purge sur le carter droit de la dl, après avoir ouvert le bouchon de remplissage du radiateur. faire osciller la moto de droite à gauche pour bien vider partout...

cliquez sur la photo pour ouvrir la page
 Alain27 - réglage de la hauteur de fourche étape par étape
Voici le détail de l'opération de réglage hauteur de fourche. L'opération demande des précautions de sécurité impératives mais n'est pas difficile.

Pour la stabilité de la machine, engager une vitesse, mettre un cric sous le moteur, placer un collier serflex sur un tube de la fourche, utiliser une clé à six pans en bon état.....il vaut mieux être deux (maintien du pied à coulisse)...

cliquez sur la photo pour ouvrir la page
 Totof fait sa révision
Totof fait une petite révision de sa DL en quelques opérations simples, serrages, graissage, vérifications, et en photos.

cliquez sur la photo pour ouvrir la page
 René31 - Protection du pot d'échappement contre la corrosion.
..., je me suis aperçu que des pointes de rouille apparaissaient sur le silencieux. Donc, j'ai adopté une prévention dont je vous fais part et qui m'a pris 1h30...

cliquez sur la photo pour ouvrir la page
 Roland - Démontage et dérouillage du support "araignée" du tête de fourche
Sur ma DL de 14000 Km qui n'a jamais vu de sel et ne roule pas régulièrement sous la pluie (bon j'étais quand même à Murol !) j'ai constaté qu'il y avait déja pas mal de rouille. Ce problème a déjà été évoqué plusieurs fois sur "notre" forum, ainsi que sur d'autres, et semble assez répandu...

cliquez sur la photo pour ouvrir la page
 Loic & JudasBricot - Le changement des plaquettes de frein Avant
à 31 000 kms et avant l'arrivée de l'automne, je viens de changer les plaquettes de frein à l'avant.

Ce n'est pas difficile à faire : (utiliser le manuel d'atelier de la DL chapitre 7-59)
-acheter les 2 jeux de plaquettes neuves: 22.95 ... pour lire la suite...

cliquez sur la photo pour ouvrir la page
 Loup garou - Changement des plaquettes de frein avant sur la DL650
Le remplacement des plaquettes de frein est une opération d entretien relativement simple sur la plupart des véhicules. Encore faut-il savoir comment s y prendre.

cliquez sur la photo pour ouvrir la page
 Loup garou - Changement des plaquettes de frein arrière sur la DL650
Voilà la méthode pour remplacer les plaquettes de frein arrière sur une Suzuki DL 650 V-strom. Temps de l'opération : environ ½ heure voire 1 heure avec deux mains gauches

cliquez sur la photo pour ouvrir la page
 Alanus (Zop pour K7)- il y a des fusibles de rechange sur la DL !
Découvrez où sont stockés les fusibles de rechange sur la DL 650, sur tous les millésimes.

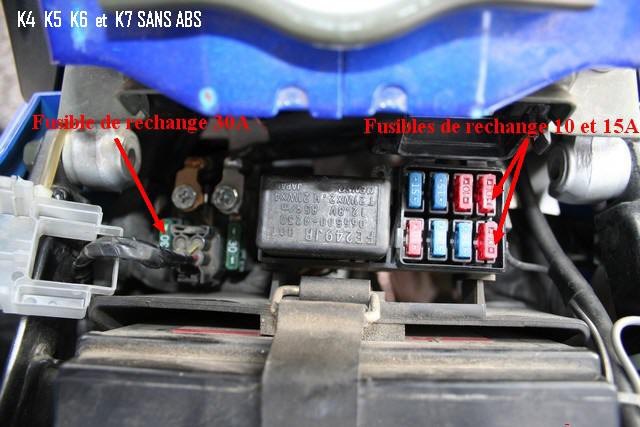

K4, K5, K6 et K7 sans ABS
1 de 10A
1 de 15A
1 de 30A


cliquez sur les photos pour agrandir

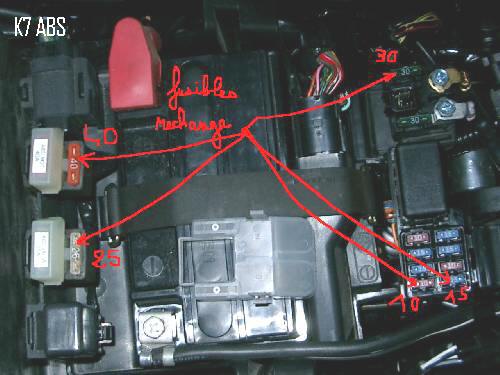

K7 ABS
1 de 10A
1 de 15A
1 de 25A
1 de 30A
1 de 40A


 Achylles - Comment manipuler les rivets de carénage
Je ne sais pas pour les autres, mais la première fois, j'ai eu des difficutés pour comprendre le fonctionnement de ces petits rivets d'assemblage.
Pour ceux qui veulent dénuder leur chouette, et ne pas perdre de temps sur ces petits rivets, j'ai fait quelques photos.

cliquez sur la photo pour ouvrir la page
 JudasBricot - Le démontage du carénage étape par étape
j'ai monté des poignées Saito envoyées par Loufy, à l'occasion j'ai fait un petit tuto démontage et remontage du carénage pour les timides et les angoissés de la clé à molette...

cliquez sur la photo pour ouvrir la page
 JudasBricot - Le démontage de la tête de fourche étape par étape
1ère étape :
appliquer le tuto démontage du soubassement et des joues latérales du carénage, 2ème étape : Enlever les rivets gauche et droite... cliquez sur la photo pour ouvrir la page
 Ludo51 - La vidange de la fourche
Outils nécéssaires pour cette opération : clés à oeil ou à pipe de 8 - 10 - 12 - 14 - 24, clés BTR (6 pans creux) de 4 - 12 , tournevis cruciforme moyen et un plat moyen
cric de voiture (ou équivalent)...

cliquez sur la photo pour ouvrir la page
 Jieffe - La vidange de la fourche sans démontage
Heureux possesseur depuis 4 mois d'une DL 650 de 2008, je tenais à vous faire partager une astuce que j'ai découverte sur mon ancienne bécane (une Transalp) et qui fonctionne aussi sur la DL (et sur beaucoup d'autres à mon avis)

cliquez sur la photo pour ouvrir la page
 Rob27 - La vidange de la fourche sans démontage
J ignorais si la fourche de ma K7 achetée depuis bientôt 2 ans avait été vidangée un jour. J ai lu attentivement les tutoriels de Ludo51 et celui de Jieffe, aussi par facilité,

cliquez sur la photo pour ouvrir la page
 CLIC - Arrimage de la DL sur une remorque moto
Pour le montage, il suffit de déclipser les pare mains des embouts de guidon, de glisser les manchons et de reclipser les pare mains ...

cliquez sur la photo pour ouvrir la page
 Bégé - attacher la DL 650 sur une remorque (autre technique)
Vue d'ensemble lorsque tout est terminé (remorque basique de marque Norauto ou équivalent). ...

cliquez sur la photo pour ouvrir la page
 Cfrançois - Arrimage de la DL 650 dans une remorque bagagère
Dans la semaine il y a eu un post sur le choix de la remorque pour moto, et comme dans les trucs et astuces je ne vois que des remorques spéciales, j'ai pensé qu'il serait intéressant de montrer une remorque ordinaire adaptée pour y mettre la chouette. ...

cliquez sur la photo pour ouvrir la page
 JudasBricot - Petit mode opératoire pour une révision simple
Comment faire la vidange, le changement du filtre à huile, et le remplacement du filtre à air et des bougies ...

cliquez sur la photo pour ouvrir la page
 ghizmo38 - régler soi-même facilement la synchro des papillons
Comment je pratique pour synchroniser facilement les papillons sans outillage particulier ? C est simple.... (K4/K5/K6 only)

cliquez sur la photo pour ouvrir la page
 Michio réglage de précontrainte de l'amortisseur AR
En tournant la molette de réglage de précontrainte dans le sens horaire on obtient - amorto au plus dur haut... ...

cliquez sur la photo pour ouvrir la page
 DBV - Panne de code et phare - Recherche de panne et solution
Un soir, plus de lumière, ni code ni phare, je me renseigne aupres d'un mécano qui me dit que les connecteurs situés devant la boite à air sont souvent oxydés, alors au boulot ! ...

cliquez sur la photo pour ouvrir la page
 Yoni - Système de diagnostic f1 sur une K8
Voila la procedure de verification des codes du systeme F1. Je t'ai fait des belles photos avec toutes les explications...

cliquez sur la photo pour ouvrir la page
 Alain27 - Le bon samaritain
Un tube 20/27 de plomberie ou inox (comme ici), longueur 35mm, un trou taraudé M8 pour une vis de longueur 35mm, pour la partie réparation sélecteur ou pédale de frein....

cliquez sur la photo pour ouvrir la page
 ericg - Réglage facile des phares
Pour le réglage des phares, on s'enquiquine avec les boulons de 8 dans la tête de fourche. Et bien en fait, il suffit d'un tournevis cruciforme un peu long ...

cliquez sur la photo pour ouvrir la page
 Serge35 - Recherche de panne suite coupure moteur
Après un passage à niveau, le moteur s'arrête et plus rien à l'affichage sur le bloc compteur. Après avoir garé la moto sur le coté, manipulation du coupe circuit, arrêt remise en route du contact...

cliquez sur la photo pour ouvrir la page
 Bégé - embout de sélecteur de secours
J'avais envie d'avoir sous la selle de quoi me dépanner en cas de casse du sélecteur lors d'une chute (c'est toujours l'extrémité qui casse). Il s'agit uniquement d'une solution de dépannage, pour pouvoir finir une balade et rentrer à la maison ou chez le conc, pas d'un remplacement permanent...

cliquez sur la photo pour ouvrir la page
 Bégé - Déblocage de la molette de réglage de précontrainte.
Comme beaucoup d'entre vous, quand je ne modifie pas le r glage de l'amorto pendant longtemps, la molette a tendance durcir puis se bloquer. Ce blocage n'est pas hydraulique mais

cliquez sur la photo pour ouvrir la page
 Richelieu - Changement d'un clignotant - Montage démontage
Pour une question de facilité pour les photos, le clignotant a entièrement été démonté, mais tout ce qui est décrit ci-dessous se fait sans démontage de la partie caoutchoutée du clignotant...

cliquez sur la photo pour ouvrir la page
 Cath83 - Recherche et réparation suite panne intermitente des feux avant
Démontage de la boite à air recherche et réparation du faux contact suite panne intermitente des feux avant sur ma K6

cliquez sur la photo pour ouvrir la page
 quark - Tuto Panne de codes et phares
K8 (2 ans), 42 000 Km. Plus de codes / phares, tout le reste fonctionne correctement. Le problème vient du bouton du démarreur

cliquez sur la photo pour ouvrir la page
 Jolijumper - La dépose du réservoir en photos
Ces derniers jours j'ai démonté mon réservoir alors j'en ai profité pour prendre quelques photos, et hop ! ...

cliquez sur la photo pour ouvrir la page
 Richelieu & Doc17 - Démontage et nettoyage de la pompe à essence
Pour cela, il faut commencer par vider le réservoir, n y laisser que deux ou trois litres. Nous avons procéder avec une pompe à main du style de celles utilisées pour les poêles à pétrole

cliquez sur la photo pour ouvrir la page
 pk77 - Démontage facile de la pompe à essence
Utiliser un tournevis pour faire doucement levier dans l'encoche au dessus de la languette pour d brancher le connecteur lectrique, et un fil de fer pour serrer la partie bleue et d connecter facilement la durite d'essence.

cliquez sur la photo pour ouvrir la page
 Richelieu - Vidange du circuit de freinage - DL650 K4 pas d'ABS
Acheter du liquide frein norme DOT 4, un bidon de 25 cl suffit largement (~11 le bidon). Outils : une clé plate de 8, un tournevis cruciforme, ...

cliquez sur la photo pour ouvrir la page
 ericg - Purge des freins
Purger les freins : M thode d Ericg, compil e partir des diff rents changes du forum !

cliquez sur la photo pour ouvrir la page
 Pascalou - Tuto de démontage de l'amortisseur de la DL650
Tuto de démontage pour faire la dépose de l'amortisseur de la DL650 (changement du ressort ou autre)...

cliquez sur la photo pour ouvrir la page
 Jalex - Nettoyage et graissage de la commande de la tige d'embrayage
... J'en ai profité pour nettoyer pour nettoyer tout ce qu'il y a derrière le cache. En plus de mécanismes plus ou moins compliqués, de câbles électriques, il y a DU CAMBOUIS ET DU SABLE.

cliquez sur la photo pour ouvrir la page
 Rob27 - Démontage nettoyage et remontage du bouchon de réservoir
La fermeture du bouchon de réservoir de ma K7 récemment acquise ne me paraissait pas optimale. De plus quelques odeurs d essence s échappaient par ce dernier. J entreprends donc de regarder cela de plus près.

cliquez sur la photo pour ouvrir la page
 skyfox38 - Réparation rapide du sélecteur de vitesses
Reparation rapide qui evite 75 Euros de selecteur + main d'oeuvre: 1- Percer un trou de 4, puis 5, puis 6mm (bien centrer, bonne perceuse et bonnes meches)

cliquez sur la photo pour ouvrir la page
 awog5503 - Changement de la sonde Lambda suite au code F1 C44
Suite à mon code panne C44, j'ai démonté ma sonde Lambda. C'est bizarre, on dirait qu'elle a pris un coup !?

cliquez sur la photo pour ouvrir la page
 Mike - Appoint d'huile dans système de précontrainte de l'amortisseur AR
Ce tuto s'adresse à ceux dont la molette de précontrainte de l'amortisseur arrière tourne tout d'abord "dans le vide" pendant plusieurs "clics"...

cliquez sur la photo pour ouvrir la page
 JudasBricot - Dégrippage des étriers de freins
Depuis quelques temps, j'ai remarqué, qu'en déplaçant la moto sans moteur, dans le garage, le bruit de frottement des plaquettes sur les disques est plus présent qu'avant, et surtout la moto est plus dure à pousser, car elle est freinée en permanence. Probable, qu'un ou plusieurs étriers soient grippés. ...

cliquez sur la photo pour ouvrir la page
 Rob27 - Changement des charbons du d marreur
Au d marrage, ma K7 de 39 000 km donnait les sympt mes d une batterie faible et peinait d marrer. ...

cliquez sur la photo pour ouvrir la page
 Ghizmo38 - Changement des roulements de colonne de direction
Calez la moto pour d lester la roue avant. 30 Kg sur le porte bagage doivent suffirent. D posez ...

cliquez sur la photo pour ouvrir la page
 ericg - Changement des roulements de roue avant K8
Quelques infos pour ceux qui auraient besoin de remplacer leur roulements de roue avant. Sur ma DL (K8 - 69.500km) j'avais ...

cliquez sur la photo pour ouvrir la page
 ericg - R glage de la but e d'embrayage
Si l'escargot (but e d'embrayage) a du jeu, l'embrayage est impossible r gler. Pour le r glage ...

cliquez sur la photo pour ouvrir la page
 DBV - Changement des joints spi
... le tuto de Ludo51 sur la vidange de fourche est tres bien fait ! pour changer les joints spi il faut demonter les tubes de fourche, ressorts etc... comme indiqu dans son tuto mais il faut laisser l'huile dans la fourche ...
cliquez sur la photo pour ouvrir la page
 ghizmo38 - D montage et remontage du tendeur de chaine de distribution
On m'a plusieurs fois pos la question sur d' ventuelles difficult s pour d monter / remonter un tendeur de cha ne de distribution. En image, c'est tout simple :-) - Vid o

cliquez sur la photo pour ouvrir la vid o
 William94 - Outillage indispensable et optionnel pour faire sa r vision
Au moment de la r vision des 40 000 kms j ai d cid de me mettre faire mon entretien moto moi-m me. Voil , mes yeux les outils que je juge indispensables et ceux qui sont optionnels.

cliquez sur la photo pour ouvrir la page
 Jean38 - d montage de l' clairage de la plaque d'immatriculation
Pour d monter l'eclairage de plaque de la DL et atteindre l ampoule, il faut appuyer au niveau des deux fl ches vertes en prenant appui sur les deux tiges de fixation.

cliquez sur la vignette pour agrandir
 William94 - Tuto tension de la chaine sur DL650 en vid o
Lorsque j'ai fait la tension de ma chaine hier, j'en ai profit pour faire une petite vid o, bref un petit tuto...

cliquez sur la vignette pour ouvrir

Le fil de discussion sur le forum
 William94 - V rification de l'usure des Roulements moto
comment faire pour v rifier l tat d usure des roulements sur nos b canes en faisant de simples petites manipulations....

cliquez sur la vignette pour ouvrir

Le fil de discussion sur le forum
 William94 - V rification de la tension de batterie et recharge en vid o
Petite v rif de la tension de la batterie de mon V-Strom de 2010 et petit coup de recharge...

cliquez sur la vignette pour ouvrir

Le fil de discussion sur le forum
 William94 - Vidange de la fourche sur DL650 en vid o
D montage et vidange de la fourche avec le changement des joints spi...

cliquez sur la vignette pour ouvrir

fil de discussion sur le forum N 1 et N 2
 ghizmo38 - Lire un code panne sur une DL650 (tous mill simes)
Le Strap (en rouge) pour lire le code panne sur l'afficheur de la moto, les autres connections ELM327 pour boitier ext rieur ELM327 et appli d di e.

cliquez sur la vignette pour ouvrir



 fred83 - Restauration VSTROM 650 2007
Voici la restauration moteur et aussi peinture que j'ai faite sur un 650 vstrom de 2007.

cliquez sur la vignette pour ouvrir



 TUTOS POUR LA NOUVELLE V-STROM DL650 L2 ET SUP

 Vivi - D montage r servoir et filtre air sur DL650 L2 et sup
D montage r servoir et changement du filtre air (attention de pr f rence faire ces op rations le r servoir le plus vide possible cela sera moins lourd et deux pour certaine tapes)

cliquez sur la photo pour ouvrir la page
 René38 - Vidange de la fourche sur DL650 L2 et sup
Tuto vidange huile de Fourche sur DL mod le L2 A 24 000 km il tait temps de faire la vidange de l huile de fourche. R alis avec mes 2 mains gauches et 2 autres mains expertes ...

cliquez sur la photo pour ouvrir la page
 FRF - DL650 L2 / L3 - Modif suite panne éclairage code et phare
Modif suite panne des feux code et phare sur ma L2, due a une défaillance d un connecteur blanc multibroche situé en dessous de la boite a air. Le contact fautif avait bruni par un coup de chaud ...

cliquez sur la photo pour ouvrir la page
 René38 - DL650 L2 - Démontage et remontage du radiateur
Une rencontre malheureuse avec un caillou projet sur mon radiateur occasionn une micro fissure. Je m'en suis rendu compte par hasard...

cliquez sur la photo pour ouvrir la page

Copyright - © Toute reproduction partielle ou totale des textes et photos de ce site est interdite sans autorisation écrite préalable
Forum Suzuki DL 650 V-Strom
Recherche Google sur site et forum
Charte et r gles du forum
Mode d'emploi du forum
La FAQ de la DL 650
Strombinoscope forum DL 650
Le Motocollant du forum
Sommaire site dl650.org
Infos techniques sur la DL 650
DL 650 que du bonheur
T moignages
Photos de DL650 en situation
Revue de presse & liens DL 650
Nouvelle DL650 V-Strom 2012
Tutos trucs et astuces
Accessoires DL 650
Tests de bulles
Tests de pneus
Comparo crash-bars
Comparo bagagerie rigide
Documentation manuels...
Fiabilit de la DL650 pannes
Contacter l'administrateur du site et du forum
